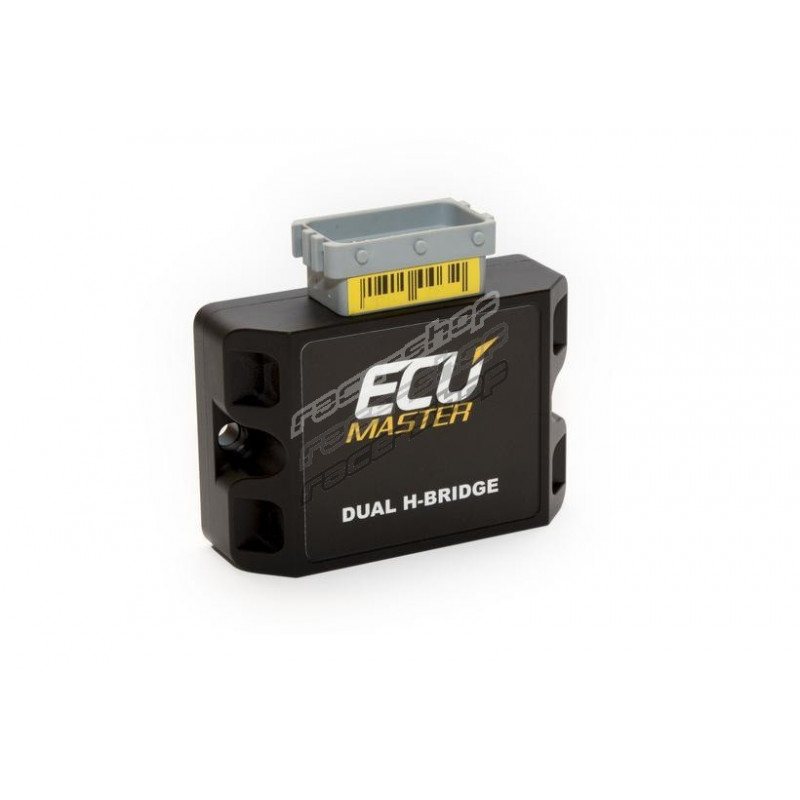

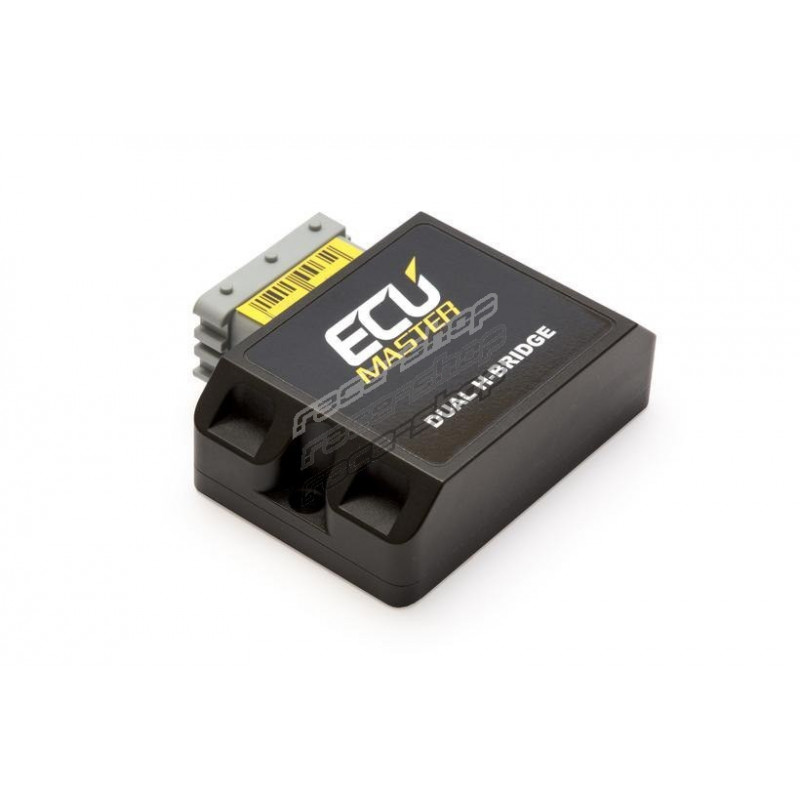

Ecumaster Dual H-Bridge Module

Zařízení CAN H-Bridge obsahuje dva nezávislé H-můstky s nadproudovou a zkratovou ochranou, které jsou schopné trvalého proudu 10 A a špičkového proudu 30 A. H-můstky lze ovládat pomocí vstupů zařízení nebo zpráv sběrnice CAN.

• Rozsah napětí: 6V - 28V (car installations 12V and 24V)
• Výstupní proud: trvalý 10A, peak 30A
• 4 analogové vstupy (0-5 V) / digital (35 Hz - 200 Hz PWM)
• PWM výstup: 12 bits 3.9 kHz

Zařízení CAN H-Bridge lze použít k zajištění bezpečného napájení nízkým napětím (GND) nebo vysokým napětím (VBat) nezávisle na každém ze 4 výstupů pro obousměrné řízení stejnosměrného motoru. Výstupy s nízkou hodnotou na straně mohou být modulovány PWM na základě můstku.

Typické případy použití jsou:

• Elektricky ovládaná okna
• Vysokoproudý elektronický zesilovač škrticí klapky

Zařízení s dvojitým H-můstkem musí být naprogramováno přes rozhraní CAN. Můžete použít ECUMaster USB to CAN, Kvaser nebo Peak PCAN.

Co je v krabici?

• Modul H-můstku
• 24 polohových konektorů se svorkami
