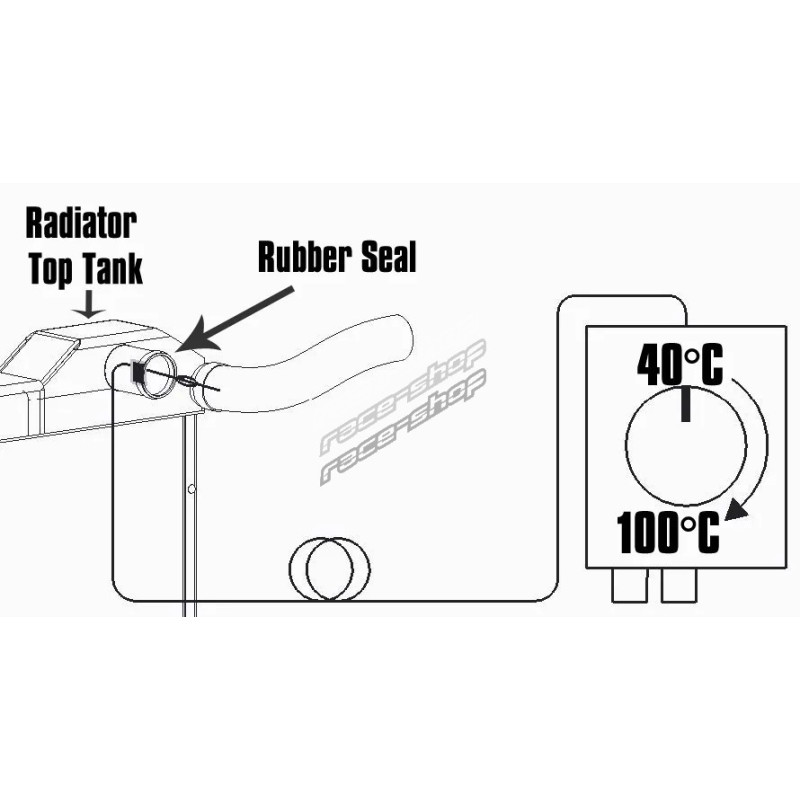

Mechanický termický spínač ventilátoru lze použít s našimi elektrickými ventilátory a chladicími zařízeními ^Thermatic® . Snímá teplotu chladicí kapaliny po průchodu blokem motoru před vstupem do chladiče a je nastavitelná od 40° do 100°C (104° až 212°F). Tepelný spínač je namontován v blízkosti chladiče a nerezová sonda je namontována uvnitř hadice chladiče. Sada termického spínače a relé umožňuje ventilátoru pracovat jak tepelně, tak i za chodu klimatizace.

OBSAH SADY

• Mechanický spínač ventilátoru Thermatic®: 1
• Modré zapojení (spínač zapalování): 1
• Montážní konzola: 1
• Tepelný spínač: 1
• Gumové těsnění je vhodné pro kapiláry o průměru 1 mm: 1
• Pikové terminály: 2
• Červený drátový spojovač: 1
• Šrouby (velké - držák k motorovému prostoru): 2
• Šrouby (malé - držák k mechanickému spínači): 2
• Instrukce: 1

SPECIFIKACE

• Teplotní rozsah: 40° to 100°C (104° to 212°F)
• Délka vodiče: 100cm
• Velikost sondy senzoru: Sada 6mm olivová

RELÉ 12 A 24 V

Spínač vyžaduje relé a kabelový svazek pro provoz ventilátoru/ventilátorů, které jsou k dostání v našem obchodě.

Relé:

• 12 Volt Relé: Část #10533
• 24 Volt Relé: Část #10534

VOLITELNÉ PŘÍSLUŠENSTVÍ

Pokud nechcete stlačit sondu mechanického termického spínače® mezi vstup chladiče a hadici chladiče nebo mezi žebra chladiče, doporučujeme se podívat na číslo dílu 0409 nebo 0400 (prodává se samostatně).

Sada adaptérů č. 0409 umožňuje snadnou montáž přímo do horní hadice chladiče. Stačí nasadit sondu do kompresního fitinku, odebrat asi 17 mm (2/3”) hadice chladiče, nasadit adaptér mezi jednotlivé hadice a zajistit hadicové svorky. Sada je dodávána kompletní, jak je znázorněno, pro vodotěsnou a efektivní instalaci sondy. Součástí sady jsou i další gumové návleky, které umožňují montáž na hadice chladiče o průměru od 32 mm do 40 mm (1¼” až 1½”). Vhodná pro všechny teplotní senzory s vnějším průměrem 5 mm (3/16”) nebo 6 mm (1/4”) a pro teplotní snímače s 6mm (1/4”) NPT závitem.

Poznámka: Toto je příslušenství pro použití s#0401, #0404, #0444 and
#0500 Termoelektrické spínače.

Pokud potřebujete zohlednit klimatizaci, doporučujeme mechanický termický spínač (12 V a 24 V) a relé pro klimatizaci, díl č. 0404.
