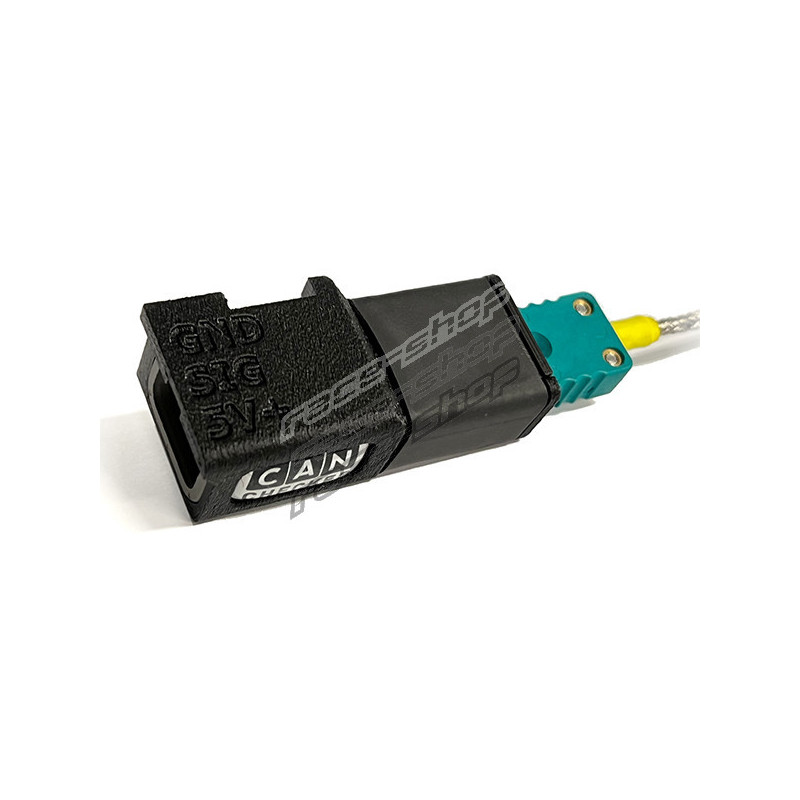

CANchecked doplněk Převodník termočlánků (TCC01) s připojovací zástrčkou

TCC01 je takzvaný "termočlánkový zesilovač" - zařízení, které zesiluje a převádí signál snímače typu K - náš jednoduchý termočlánkový převodník.

Pomocí našeho TCC01 můžete například snadno připojit snímač teploty výfukových plynů:

Na jedné straně zapojte sondu typu K do převodníku a na druhé straně použijte konektor DTM pro napájení 5 V, zem a signál pro řídicí jednotku nebo datový displej.

• Termočlánkový zesilovač Zuverlässiger
• Vstup s kompenzací studeného spoje typu K
• Konektor DTM06-3S
• Standardní mini termočlánková zástrčka
• Držák pro upevnění pomocí šroubu M6 nebo kabelové pásky
• Lineární teplotní křivka v rozsahu 0-1000°

• TCC01 v pouzdře
• Zástrčka DTM s blokovacím mechanismem
• 3 kolíky pro vlastní krimpování
• 3 předizolované připojovací kabely

Jako přijímač lze použít jakékoli zařízení, které má analogový vstup pro signály 0-5V - např:

• AEM
• Ecumaster
• Emtron
• DTAfast
• Haltech
• LinkECU
• KMS van Kronenburg
• MaxxECU
• MBE
• Megasquirt
• Motec
• Syvecs
• VEMS

Snímač typu K lze však použít nejen pro měření teploty výfukových plynů. Lze jej použít také pro kapaliny (termočlánky o průměru 1 mm) a plyny (termočlánky o průměru 0,5 mm).

• Spotřeba energie pouze 180uA
• Velmi jemné rozlišení 4 mV na °C
• Kalibrace: 0V = 0°C a 5V = 1000°.
• Přesnost: odchylka maximálně 2 %
• Vnitřní kompenzace studeného spoje
• Pro měření plynů, kapalin a dalších médií
• Podpora různých typů prvků K (také průměr 0,5, 1, 3 a 5 mm)

Převodník termočlánků TCC01 (termočlánkový zesilovač) se snadno instaluje. Měl by být umístěn na suchém a nepříliš horkém místě, například za přepážkou.

K upevnění můžete použít integrovaný pásek. Díky speciální konstrukci je možné vedle sebe připevnit další zařízení TCC01. Pro maximální fixaci můžete přiloženou záložku připevnit k modulu TCC01 pomocí superlepidla.

Naše displeje jsou předkonfigurovány pro připojení TCC01. Za tímto účelem připojte signál k AIN2.

Často však potřebujete dva nebo více modulů, například u nabíjecích rozdělovačů TwinScroll. Zde můžete moduly jednoduše zapojit do sebe.

Samozřejmě můžete také použít náš TCCXX a při použití několika sond typu K zapisovat naměřené hodnoty přímo na sběrnici Can Bus. Ty jsou k dispozici jako TCC04, TCC06, TCC08 a TCC10.
