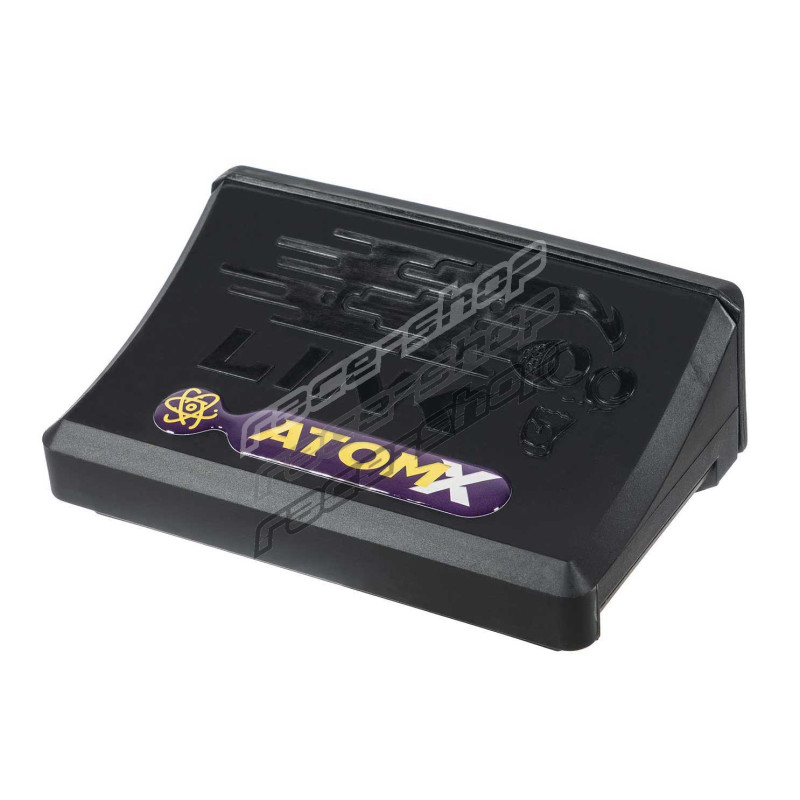

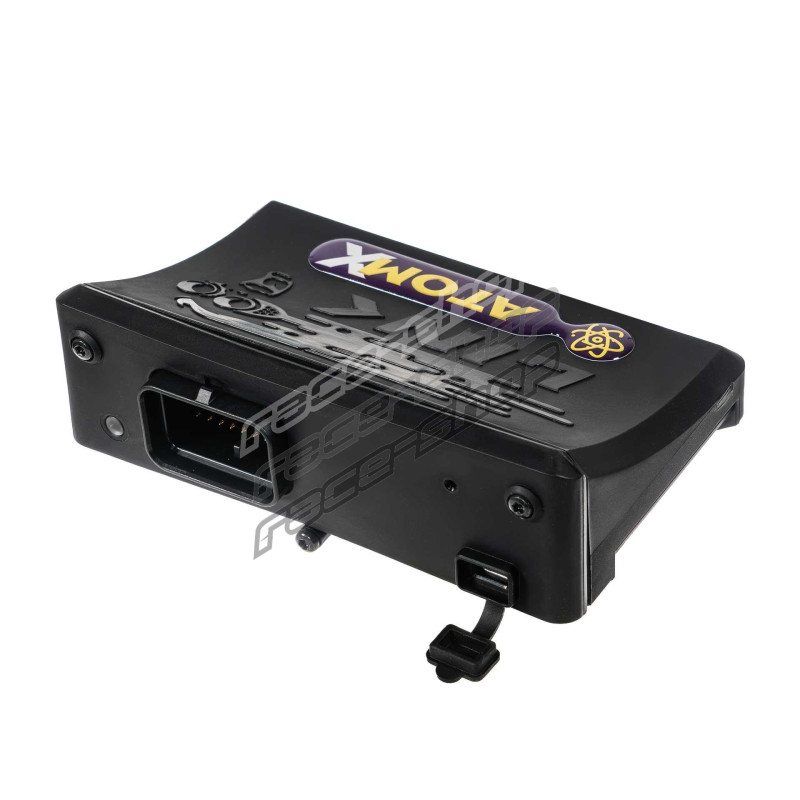

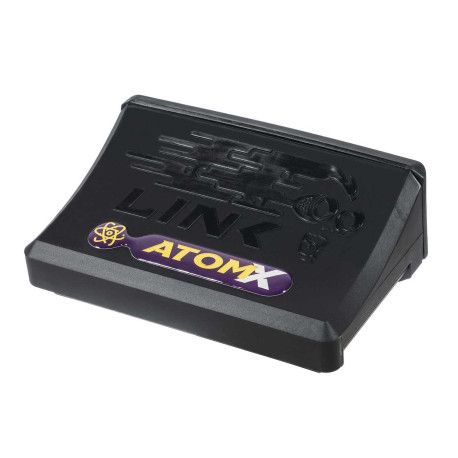

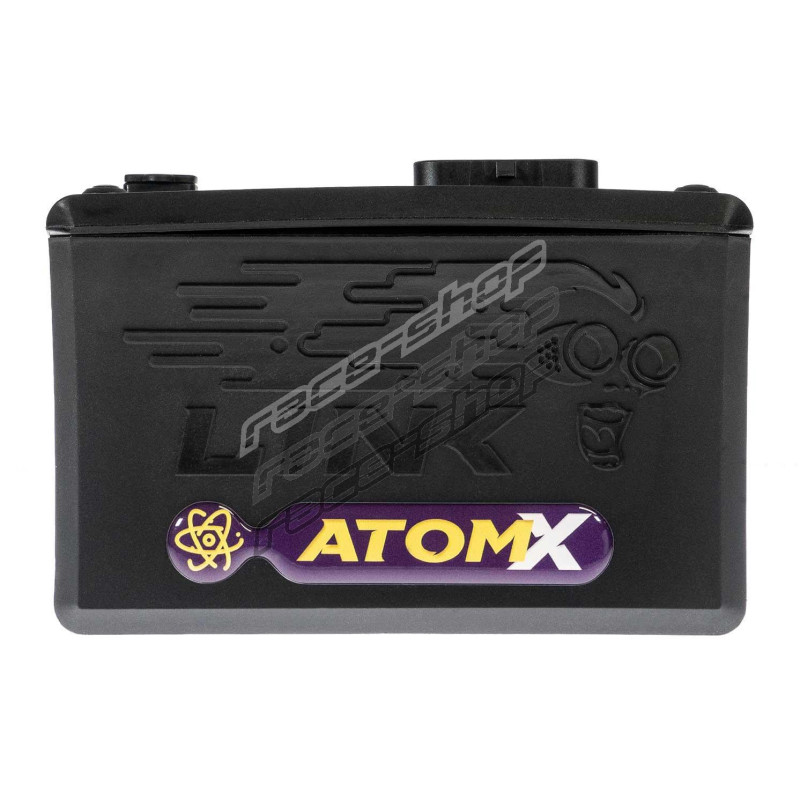

Link G4X AtomX řídicí jednotka

AtomX sdílí stejnou šampionáty ověřenou architekturu G4X jako zbytek řady G4X, a nabízí tak stejný osvědčený zážitek z ladění a spolehlivost, kterým důvěřují nadšenci i profesionální ladiči po celém světě.

AtomX sdílí stejný procesor, firmware, software a standardní sadu funkcí G4X jako celá řada G4X. Funkce zahrnují CAN Bus, Flex Fuel, flexibilní omezovače ochrany motoru, ovládání CAN klávesnicí (CAN Keypad Control), řízení plnicího tlaku v otevřené smyčce, vestavěný osciloskop signálu snímačů (Trigger Oscilloscope), výstupní datový tok OBDII, průběžnou barometrickou korekci, kompatibilitu s aftermarketovými displeji a 512MB integrované paměti pro záznam dat.

AtomX je určena pro projekty, které nevyžadují rozšířené vstupy/výstupy ani pokročilé motorsportové funkce, a poskytuje vše podstatné pro spolehlivé a výkonné řízení motoru. Podporuje širokou škálu strategií ladění, včetně VE a tradičního modelování paliva, korekcí jednotlivých válců, dvojitých palivových a zapalovacích map, řízení plnicího tlaku a pokročilých strategií ochrany motoru.

AtomX je ideálním řešením pro projekty vyžadující osvědčený výkon řízení motoru a základní funkce G4X v kompaktním a cenově výhodném provedení.

Podporované modely

AtomX dokáže řídit až 2 rotory nebo 4 válce se sekvenčním vstřikováním a přímým zapalováním.

AtomX je základní řídicí jednotka nabízející všechny klíčové funkce G4X, včetně:

Funkce řídicí jednotky

• 8 vlastních matematických bloků (Custom Math Blocks) s 30 znaky
• Flex Fuel
• Osciloskop signálu snímačů (Trigger Oscilloscope)
• Flexibilní omezovače ochrany motoru
• Ovládání CAN klávesnicí (CAN Keypad Control)
• Řízení plnicího tlaku v otevřené smyčce až se třemi přepínatelnými tabulkami
• Řízení vačky typu zap/vyp (ve stylu VTEC)
• Kompatibilní se všemi předními aftermarketovými displeji přes CAN nebo sériový datový tok.
• 512 megabajtů interní paměti pro záznam dat

Motorsportové funkce

• Omezené řízení řazení

Specifikace

AtomX je ideálním řešením pro projekty, které nevyžadují rozšířené vstupy/výstupy.

Výstupy

• 4 budiče vstřikovačů
• 4 budiče zapalování
• 4 pomocné výstupy
• Napájení snímačů +5V
• Nevyužité budiče vstřikovačů/zapalování lze použít jako pomocné výstupy

Vstupy

• 2 digitální vstupy
• 2 teplotní vstupy
• 3 analogové vstupy
• 2 vstupy snímačů polohy (Trigger)
• 1 vstup pro snímač klepání
• Nevyužité teplotní a analogové vstupy lze použít jako digitální vstupy

Komunikace

• 1 kanál CAN Bus
• Mini-B USB ladicí připojení

Záznam dat

• 512MB integrované paměti pro záznam dat
• Maximální celková rychlost záznamu 100kHz
• 250 kanálů záznamu

Rozměry produktu

• 90mm(L) x 130mm(W) x 45mm(H)
• 3.54in(L) x 5.12in(W) x 1.77in(H)

Hmotnost produktu

• 180 gramů (6.35 unce)

Materiál

• Pouzdro ze skelnými vlákny plněného nylonu

Elektrické parametry

• Rozsah provozního napětí: 6.5-24V
• Maximální vstupní napětí: 36V
• Maximální trvalý odběr proudu: 3A
• Provozní proud: 200mA

Ostatní

• Výrobní standard ISO 13485
• Rozsah okolní teploty: -30 až 90°C

Obsah balení

• Řídicí jednotka AtomX G4X
• Stručný návod
• Montážní držák
• USB ladicí kabel
• Samolepky LinkECU

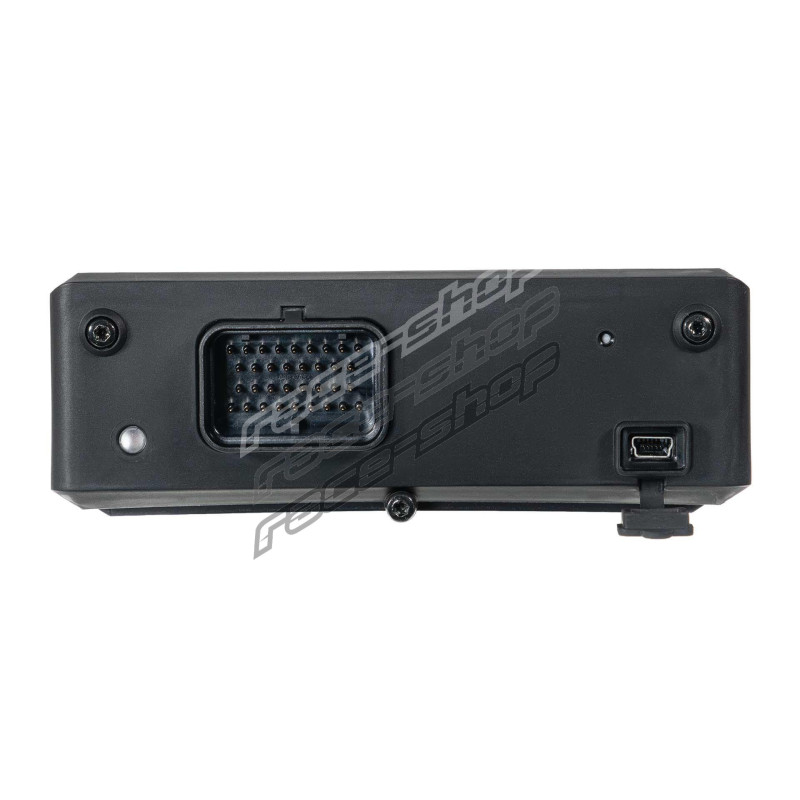

Konektor

• Superseal 4 řady 34 pozic
• Katalogové číslo 4-1437290-0
