CANchecked zobrazení ventilačního otvoru Audi V8 LHD/RHD MFD28 Gen2

MFD28 Gen2 promění váš ventilátor v inteligentní displej s funkcemi, které vám nesmí chybět. Naše displeje jsou navrženy tak, aby je mohl instalovat každý. U většiny displejů jsou k dispozici ilustrované pokyny k instalaci, takže si displej můžete nainstalovat sami, aniž byste k tomu potřebovali dílnu.

• Dokonalá integrace: Speciální rámeček pro vozidla stále umožňuje proudění vzduchu kolem displeje.
• Can Bus: Čtení podrobných údajů o vozidle, například diagnostických nástrojů výrobce.
• Zobrazení převodovky: Přímo přes sběrnici Can Bus nebo vypočtené z rychlosti a otáček za minutu.
• Dotykový displej: Procházejte stránky pomocí intuitivních gest přejetí prstem.
• Přizpůsobení: Navrhněte si vlastní stránky, přidejte vlastní obrázky nebo spusťte animaci.
• Další vstupy: Připojte až 4 analogové vstupy a etanolový senzor přímo k displeji.
• Přepínání plechovek: Použijte displej jako klávesnici a posílejte do sběrnice vlastní zprávy o plechovkách.
• Přizpůsobitelné alarmy: Přizpůsobitelné alarmy lze snadno konfigurovat a aktivovat. Například získat velkou výstražnou zprávu, když je teplota výfukových plynů vyšší než 900 stupňů.
• Záznamy: Zaznamenávejte a ukládejte data na interní SD kartu pro pozdější analýzu.
• Měřič výkonu: Měření časů 0-100, 100-200 a 0-200 pomocí integrovaného měřiče výkonu bez dalšího hardwaru.
• DTC*: Přečtěte a vymažte chyby řídicí jednotky motoru, převodovky, ABS a pohonu všech kol.
• Stmívání*: Displej se automaticky ztmaví spolu s přístrojovou deskou.

Nakonfigurujte si vlastní stránku nebo si vyberte z několika předdefinovaných zobrazení:

• Displej je dodáván s předdefinovanými vzorovými stránkami.
• Vytváření vlastních stránek je možné a žádoucí
• Možnost až deseti stran
• 20 různých typů widgetů (např. hodnota senzoru, analogový ukazatel, YT diagram, rychlostní pruh, kruhový displej, vertikální/horizontální pruh).
• Widgety lze měnit velikost a umisťovat je pomocí funkce drag and drop.
• Plně nastavitelné barvy widgetů
• Až 64 widgetů na stránku

Pomocí funkce CANchecked DSS si můžete zobrazení plně přizpůsobit. Pomocí integrovaného prohlížeče protokolů můžete stahovat a prohlížet soubory protokolů. Kromě toho je integrována funkce Can-Logger. Srdcem je integrovaný TRI Editor, pomocí kterého můžete nastavovat senzory (bez ohledu na to, zda jde o sběrnici Can Bus nebo interní): Přiřaďte výstrahám minimální/maximální hodnoty a změňte názvy senzorů.

Mnoho zákazníků se vždy ptá: Jaké hodnoty mohu získat ze své řídicí jednotky. Odpověď: ODPOVĚĎ: VŠECHNY.

Pro většinu motorů jsme zde provedli reverzní inženýrství a můžeme vám nabídnout podrobné údaje. Náš displej podporuje dotazování na data Can Bus (UDS, TP2, protokoly specifické pro výrobce) i dotazování na data prostřednictvím K-Line (ISO 9141).

Ve výchozím nastavení je displej dodáván s předdefinovanými soubory TRI/TRX. V těchto souborech jsou definovány všechny senzory, které jsou dotazovány. Ty se u jednotlivých motorů liší. Zde je výtah toho, co je možné:

Teploty:

• Teplota výfuku, teplota chladicí kapaliny, teplota oleje, teplota sání, venkovní teplota, teplota benzínu, teplota DSG.

Tlaky:

• Zvýšený tlak, okolní tlak, tlak paliva před podáváním čerpadlem, skutečný/cílový tlak v liště.

Lambda/směs

• Hodnota lambda, doba vstřiku, krátkodobá úprava lambda, dlouhodobá úprava lambda

Další

• Otáčky, hmotnost vzduchu, rychlost vozidla, úhel škrticí klapky, celkový úhel zapalování, úhel zatažení zapalování na válec, časování N75 v %, napětí na svorce 30, točivý moment, převod, specifické hodnoty pro vznětové motory.

Pokud hodnoty chybí, lze je doplnit později.

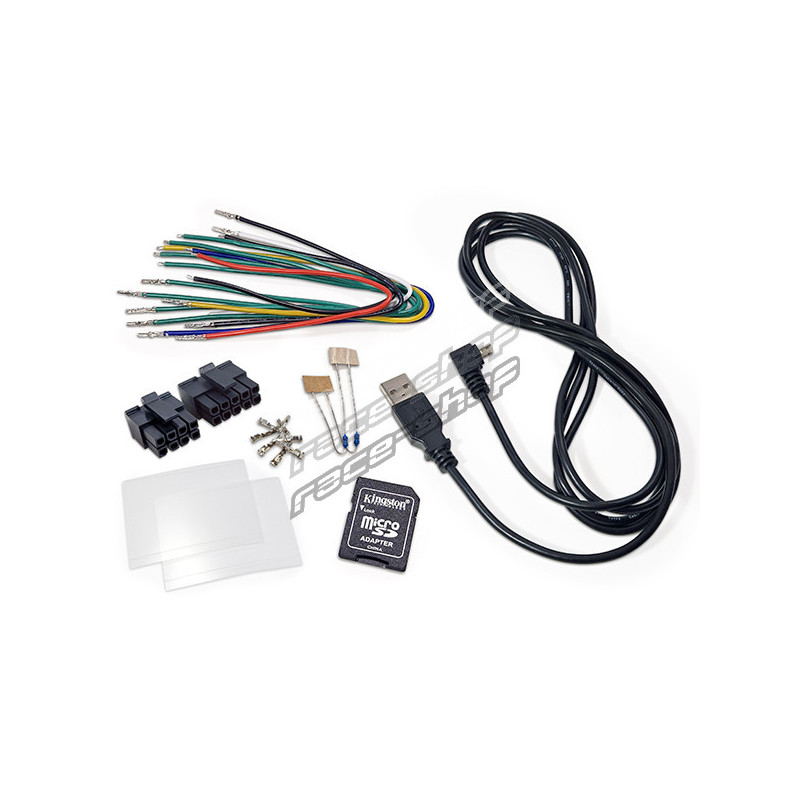

Součástí každé dodávky je

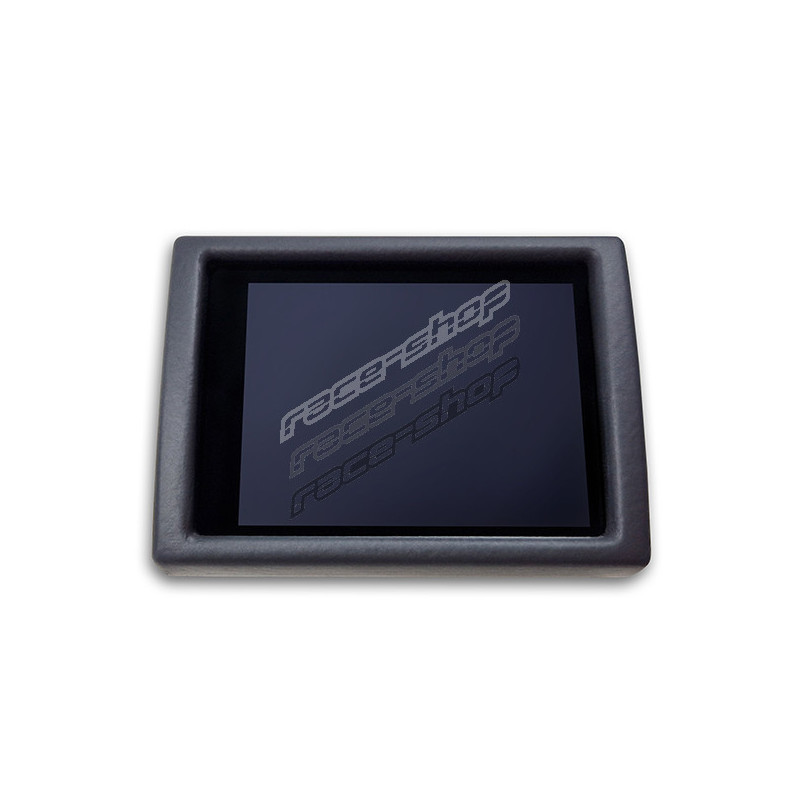

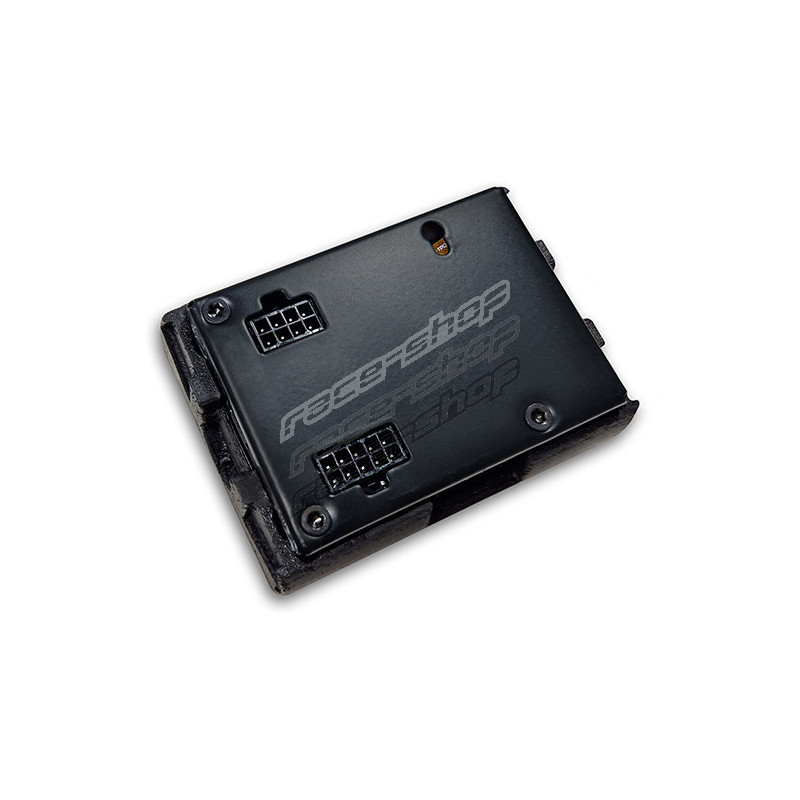

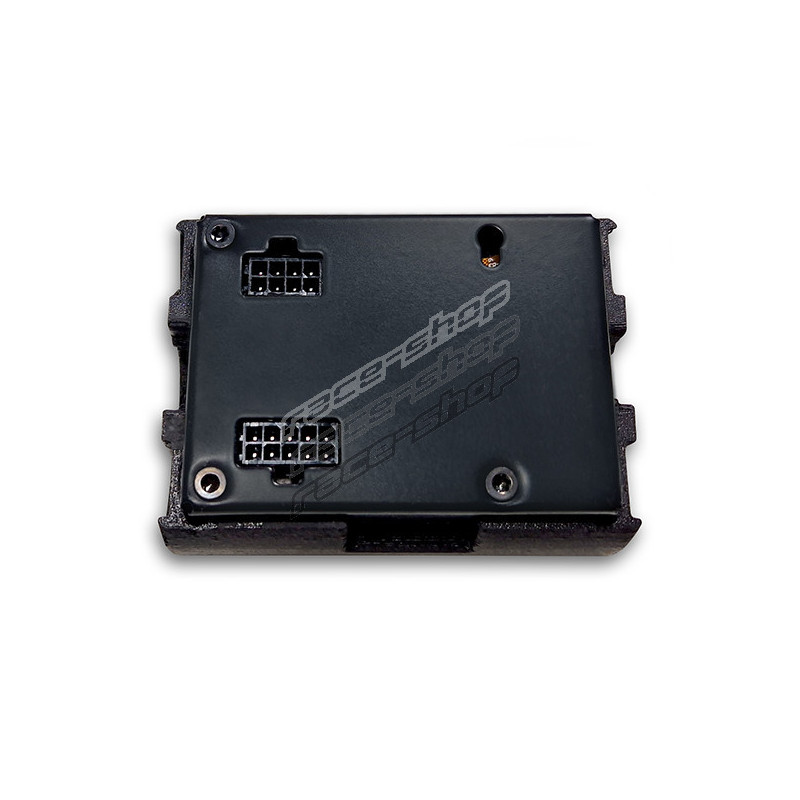

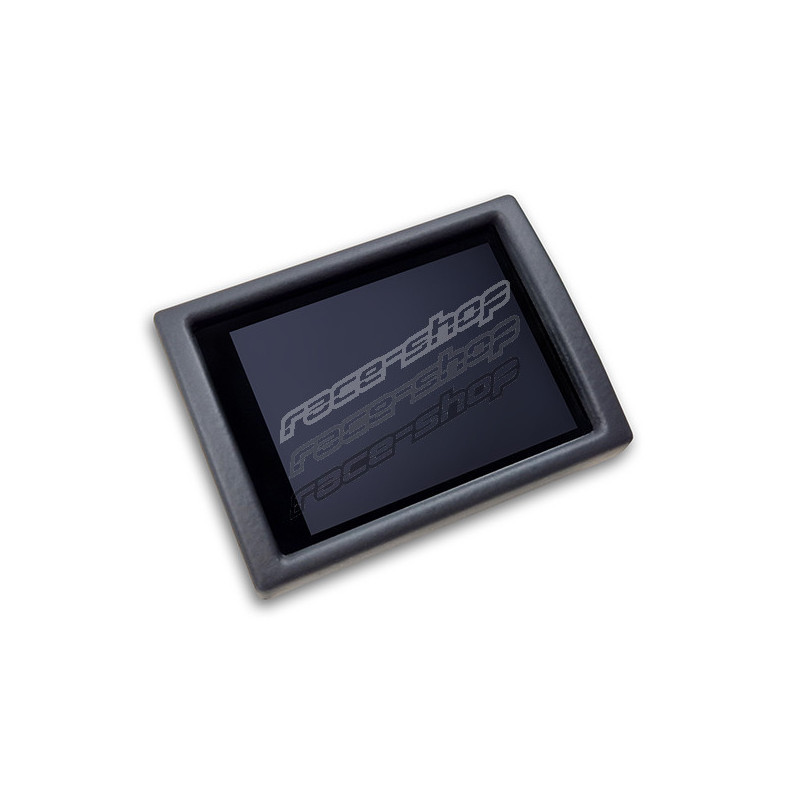

• Datový displej MFD28 Gen2 integrovaný ve ventilační vložce pro vozidla LHD&RHD
• Konektor A (8cestný Molex)
• Konektor B (10cestný Molex)
.
• Různě barevné předmontované propojovací kabely (délka: 20 cm, použití: napájení, Can Bus, analogové vstupy, 5V, uzemnění senzoru)
• Kolíky pro vlastní krimpování
• Dva 1K rezistory (jako pull-up pro připojení externích NTC senzorů)
• Stručný průvodce
• Datový kabel USB
• Karta SD (předinstalovaná na displeji)
• Adaptér pro karty SD
• Fólie na displej (k zabránění odrazům)

Přes čtyři analogové vstupy lze připojit libovolné senzory - podporujeme lineární 0-5V i NTC senzory.
Naše vlastní senzory s kontrolou CAN jsou standardně uloženy v souborech TRI/TRX a stačí je pouze připojit:

• AIN1: Snímač teploty (NTC01)
• AIN2: Snímač teploty výfukových plynů typu K (TCC01)
• AIN3: Snímač tlaku 0-10 bar (FLP01)
• AIN4: Snímač tlaku přeplňování 0-5,5 Bar absolutně (BST01)

Pro připojení můžete použít náš předem sestavený kabelový svazek AIN.

Kromě analogových senzorů můžete připojit také naše externí světlo pro posun s osmi LED diodami. To může blikat různými barvami a rychlostní limity a barvy lze nastavit přímo na displeji.

Snímač etanolu připojíte přímo k displeji. Mezi 5V a signálem je třeba použít pullup rezistor (10K). Pak můžete zobrazit a zaznamenat obsah etanolu a teplotu přímo na displeji.

Pomocí Math-Channels můžete vzájemně počítat senzory. User-Table vám dává možnost vytvářet další senzory s 2D nebo 3D mapami.

• CC24000 SLM08 - externí spínací bleskový modul
• CC22780 ANC04 - čtyřcestný kabel AIN
• CC22100 CBD08 - osmisměrný rozbočovač CANBUS
• CC22902 NTC01 - teplotní čidlo pro kapaliny 1/" NPT
• CC22903 TCC01 - type K converter 0-1250°C
• CC22901 FLP01 - Snímač tlaku 0-10 Bar (145psi) M10x1
• CC22900 BST01 - Snímač tlaku 0-5,5 bar absolutně (80psi)

*not available on all protocols
