CANchecked addon CBD08 - CAN Bus Distribution

CBD08, zkratka pro "Can Bus Distribution" s 8 připojeními - k čemu potřebujete tento modul?

Připojení zařízení Can Bus ve vozidle může být někdy skutečným problémem. To vyžaduje přehledné vedení a připojení kabelů sběrnice Can Bus, zajištění napájení zařízení a hledání vhodného způsobu ukončení sběrnice Can Bus. Kromě toho je často zapotřebí několik sběrnic Can Bus, které splňují různé požadavky - například sběrnice Can Bus pro pohon, komfortní sběrnice Can Bus a programovací sběrnice Can Bus (USB2CAN).

Právě pro řešení tohoto problému vyvinula společnost CANchecked praktický přídavný modul s 8 připojeními. Každé připojení nese čtyři vodiče: Can High, Can Low, 12V a zem.

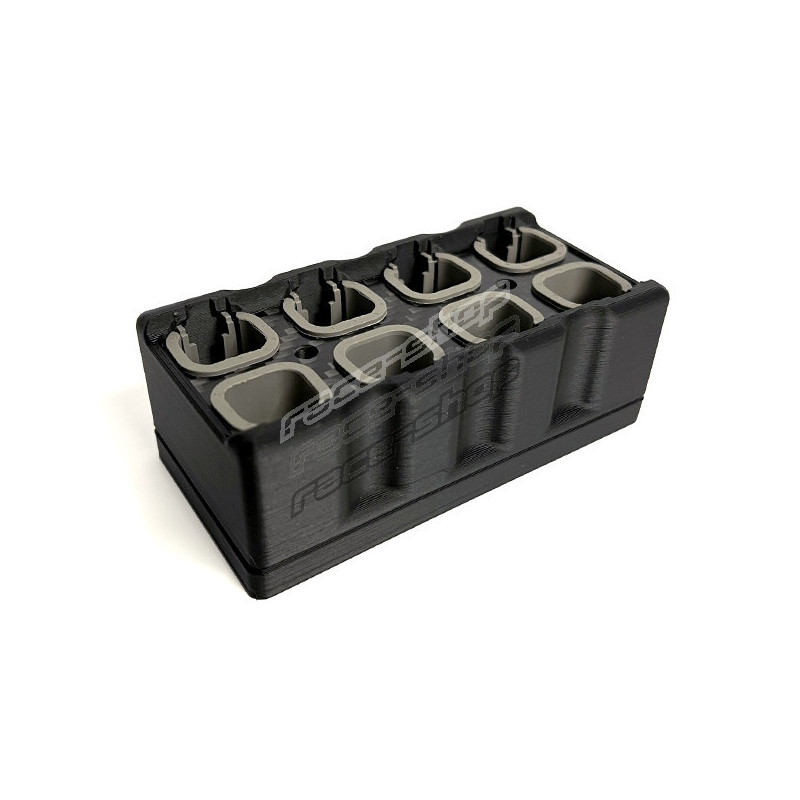

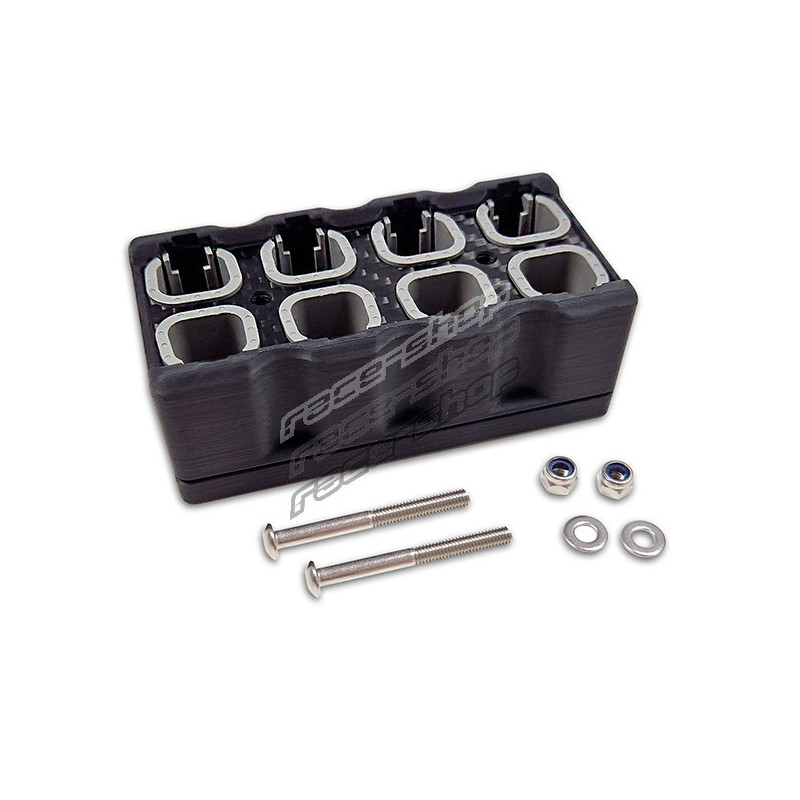

• Hardware CBD08 - Díky rozměrům pouhých 96x47x33 mm je krabička neuvěřitelně kompaktní a vejde se prakticky kamkoli. Přípojky vycházejí z široce používaného provedení DTM04-4P. Pro dokončení instalace lze volitelně zakoupit odpovídající zásuvky DTM06-4S. Uprostřed jsou dva otvory pro montáž a můžete použít dva dodané šrouby.

Přepínače jsou umístěny na desce plošných spojů pod spodním krytem:

• Na levé straně propojují JP3 a JP4 obě sběrnice Can Bus dohromady (Can Bus 1 a Can Bus 2). Pokud jsou oba jumpery odstraněny, jsou obě sběrnice Can Bus odděleny, každá se čtyřmi přípojkami.
• JP1 aktivuje ukončení sběrnice Can Bus pro sběrnici Can Bus 1.
• JP2 aktivuje ukončení sběrnice Can Bus pro sběrnici Can Bus 2.

Skříňka může být volitelně vybavena napájecím vedením 12V/zem. Ten pak lze odpojit od ostatních přípojek a napájet z něj koncová zařízení. Zařízení s vyšší spotřebou energie by však neměla být napájena prostřednictvím modulu. V takovém případě je připojte pouze přes vedení sběrnice Can Bus a nastavte samostatné napájení.

Pokud zvolíte standardní konfiguraci, je všech 8 připojení sběrnice Can Bus vzájemně propojeno a oba zakončovací odpory sběrnice Can Bus jsou aktivovány.
