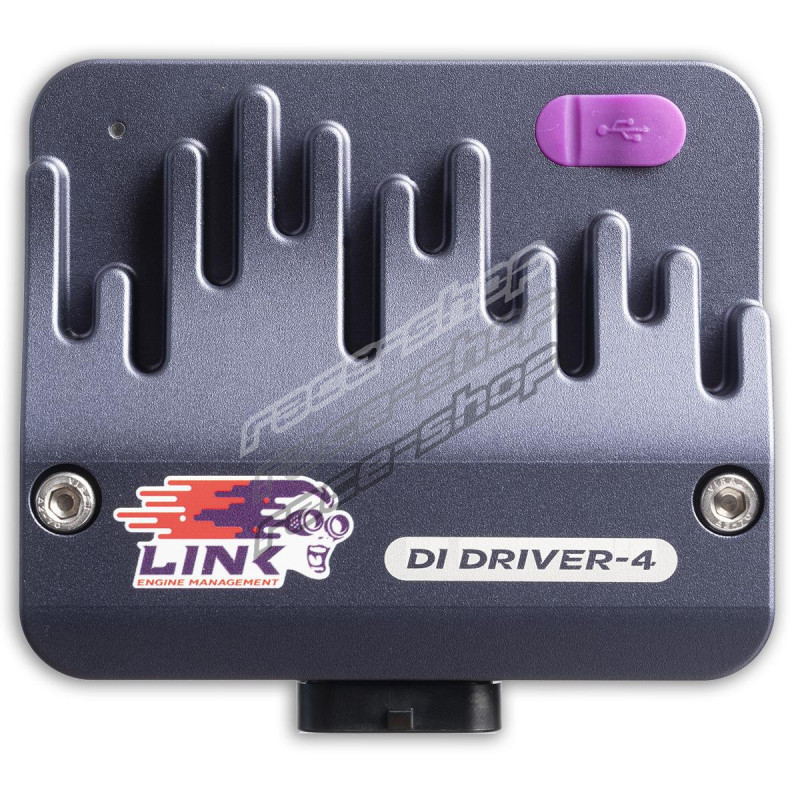

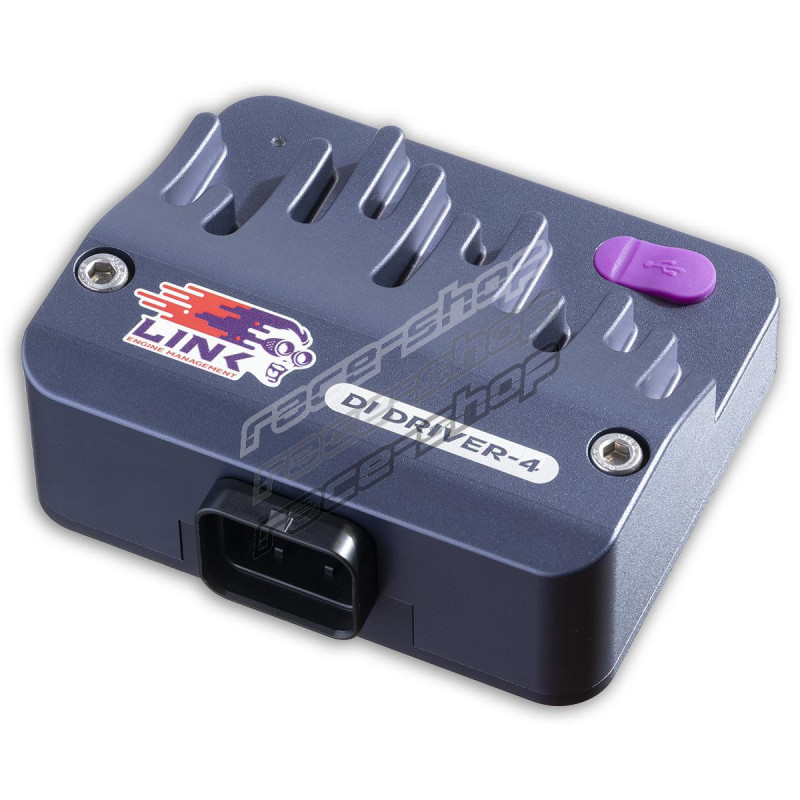

Link DI Driver-4

DI Driver-4 je vysoce konfigurovatelné, cenově výhodné a integrované řešení, navržené tak, aby vám poskytlo plnou kontrolu nad většinou moderních solenoidových vstřikovačů pro přímé vstřikování a vysokotlakých palivových čerpadel.

V kombinaci s řadou řídicích jednotek Link G5 Voodoo umožňuje více modulů DI Driver-4 dodávat až 12 vstřikovačům pro přímé vstřikování a dvěma nezávislým vysokotlakým palivovým čerpadlům jejich maximální množství paliva i při velmi vysokých otáčkách motoru.

Řídicí jednotky G5 Voodoo a DI Driver-4 společně dokážou v jediném ladění řídit přímé vstřikování i stupňovité nepřímé vstřikování, což vám dává dokonalé řešení vše v jednom pro dosažení vyššího výkonu a účinnosti.

Propojení vaší řídicí jednotky a dalších modulů DI Driver-4 je díky kompatibilitě s CAN Bus snadné. Nastavení zjednodušuje náš snadno použitelný bezplatný software DI Link, který je vysoce konfigurovatelný přes USB.

DI Driver-4 je zkonstruován tak, aby odolal náročným podmínkám, a je podpořen špičkovou spolehlivostí a podporou, kterou od LinkECU očekáváte.

Podporované modely

Každý modul DI Driver-4 umožňuje až čtyřem vysokonapěťovým solenoidovým vstřikovačům pro přímé vstřikování s řízením peak and hold a jednomu vysokotlakému palivovému čerpadlu s řízením peak and hold dodávat jejich maximální množství paliva i při velmi vysokých otáčkách motoru.

• Čtyři budiče vstřikovačů pro přímé vstřikování

• Jeden budič vysokotlakého palivového čerpadla

• Odolnost proti vodě, provozní teplota -40 až 80 °C

• 1 x CAN bus se softwarově konfigurovatelným zakončením

• 1 x USB Type-C pro konfiguraci pomocí softwaru DI Link (ke stažení zdarma, pouze Windows)

• Utěsněné pouzdro frézované CNC z hliníku

• 26pinový vodotěsný automobilový konektor Superseal

• Používá konektor Super Seal D

• Kompatibilní s širokou škálou systémů řízení motoru a solenoidových vstřikovačů pro přímé vstřikování. (Nepodporuje piezo vstřikovače pro přímé vstřikování)

• Max. proud boost: 17.9A, max. napětí boost: 65V

• Max. špičkový proud (peak): 17.9A, max. doba špičky: 2000uS

• Max. přídržný proud (hold): 5.0A, max. doba přídrže: 164mS

• Max. otáčky motoru se vstřikovači Bosch HDEV: 14 200 ot/min

Specifikace

Klikněte pro znalostní bázi DI, která obsahuje specifikační list a uživatelský manuál.

DI Driver-4 vám poskytuje plnou kontrolu nad většinou moderních vstřikovačů pro přímé vstřikování a vysokotlakých palivových čerpadel a má následující parametry:

Vstupy a výstupy

• Čtyři budiče vstřikovačů pro přímé vstřikování
• Jeden budič vysokotlakého palivového čerpadla

Komunikace

• 1 CAN bus se softwarově konfigurovatelným zakončením.
• 1 USB Type-C pro konfiguraci pomocí softwaru DI Link.

Rozměry produktu

• 103.6mm(L) x 86.3mm(W) x 39.0mm(H)
• 4.08in(L) x 3.40in(W) x 1.54in(H)

Hmotnost produktu

• 438 gramů (15.45 unce)

Materiál

• Utěsněné pouzdro frézované CNC z hliníku

Elektrické parametry

• Rozsah provozního napětí: 7-30V
• Maximální vstupní napětí: 36V
• Maximální trvalý odběr proudu: 10A
• Max. proud boost: 17.9A, max. napětí boost: 65V
• Max. špičkový proud (peak): 17.9A, max. doba špičky: 2000uS
• Max. přídržný proud (hold): 5.0A, max. doba přídrže: 164mS
• Max. otáčky motoru se vstřikovači Bosch HDEV: 14 200 ot/min

Ostatní

• Odolnost proti vodě
• Provozní teplota -40 až 80°C

Obsah balení

• Link DI-Driver 4
• Stručný návod
• Sada konektoru a pinů Superseal D
• USB-C propojovací kabel
