Link sada Hallova snímače

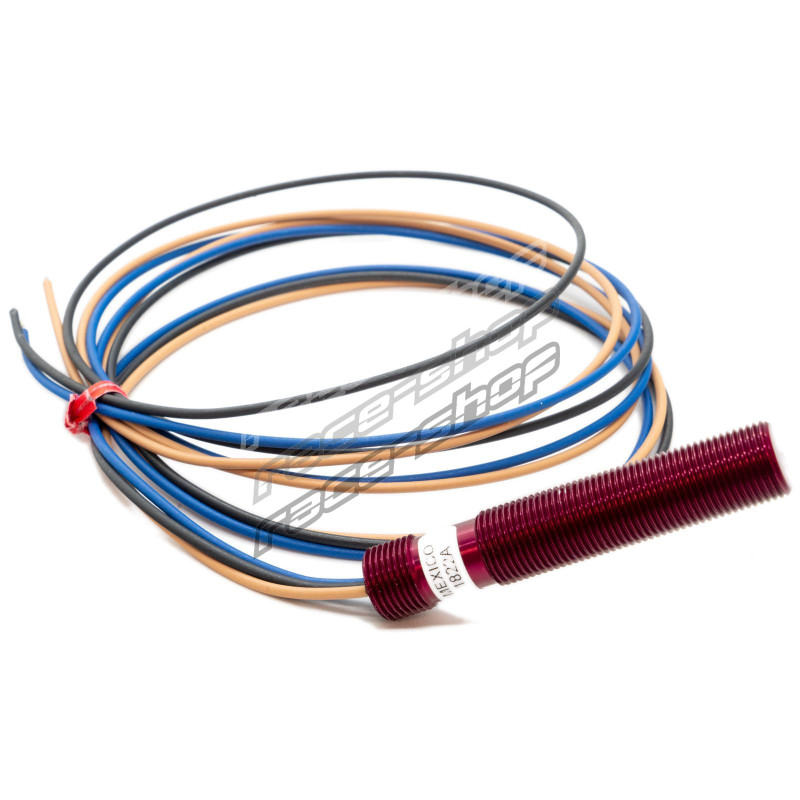

Link Hallův snímač je bezkontaktní snímač zubů na principu Hallova jevu, navržený pro snímání polohy klikového a vačkového hřídele a rychlosti kol. Využívá technologii adaptivního dynamického prahu, která automaticky kompenzuje změny geometrie snímaného kola a vzduchové mezery, a zajišťuje tak spolehlivou detekci polohy a rychlosti od téměř nulových otáček až do 15 kHz.

Podporované modely

Všechny řídicí jednotky Link

Jiné aftermarketové řídicí jednotky

Důležité

Navržen pro snímání feromagnetických kol snímače a zubů ozubených kol.

Je nutný externí pull-up odpor, pokud řídicí jednotka neposkytuje interní pull-up.

Pro spolehlivou funkci dodržujte doporučené rozměry snímaného kola a vzduchovou mezeru.

Specifikace

Hlavní přednosti

Link Hallův snímač má následující specifikace:

• Bezkontaktní snímač zubů na principu Hallova jevu.
• Technologie adaptivního dynamického prahu.
• Výstup s otevřeným kolektorem (spíná proud).
• Snímání od téměř nulových otáček.
• Maximální frekvence zubů: 15 kHz.
• Typická vzduchová mezera: 1.5 mm.
• Provozní teplota: -40°C až +125°C.
• Krytí IP67.
• Eloxované hliníkové pouzdro.
• Volný kabelový vývod 1 m.
• Obsahuje sadu konektoru DTM3

Rozměry produktu

• 120mm(L)x15mm(W)x15mm(H)
• 4.72in(L)x0.59in(W)x0.59in(H)

Hmotnost produktu

• 50 gramů (1.76 unce)

Elektrické parametry

• Rozsah provozního napětí: 5-24V
• Maximální vstupní napětí: 30V
• Maximální trvalý odběr proudu: 6mA
• Průřezy vodičů: 20AWG/0.5mm2

Ostatní

• Hnědý: napájecí napětí
• Modrý: kostra snímače (Sensor Ground)
• Černý: výstup do řídicí jednotky
• Pro zamezení rušení je vhodné použít stíněný kabel.

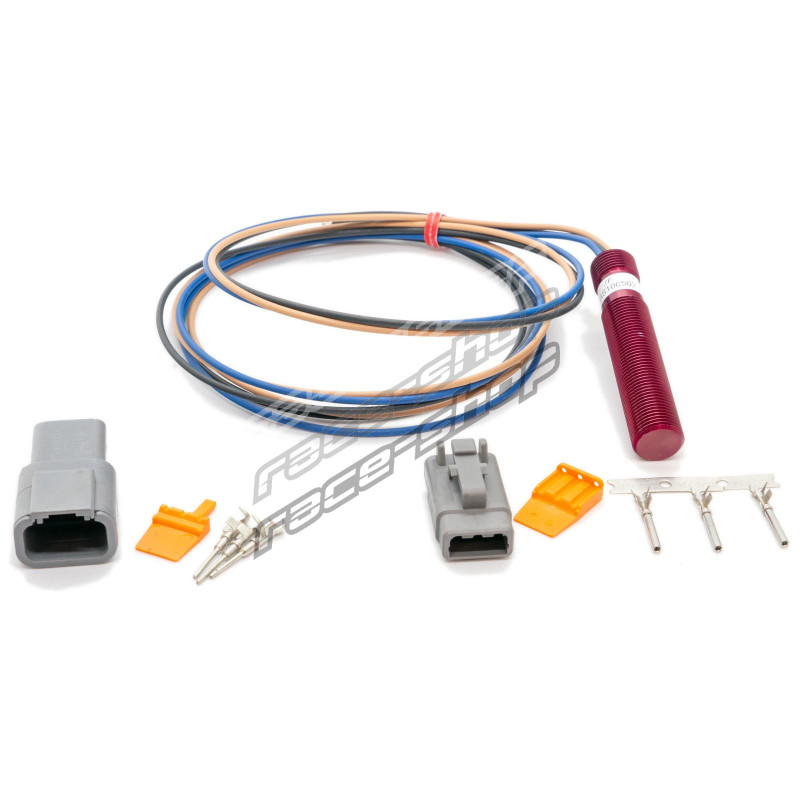

Obsah balení

• Hallův snímač

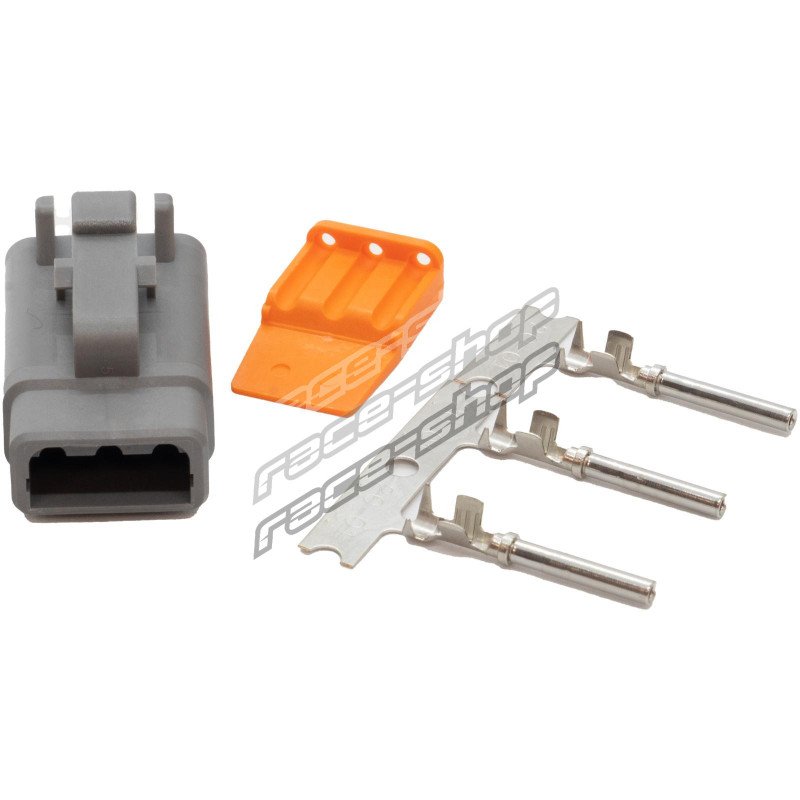

• Sada konektoru DTM3 (MF & F)
• Tištěný návod k příslušenství
