Nové Doručení zdarma Řídicí jednotky, displeje a příslušenství Link Razor PDM | race-shop.cz Zobrazit větší

*438 663

Link ECU

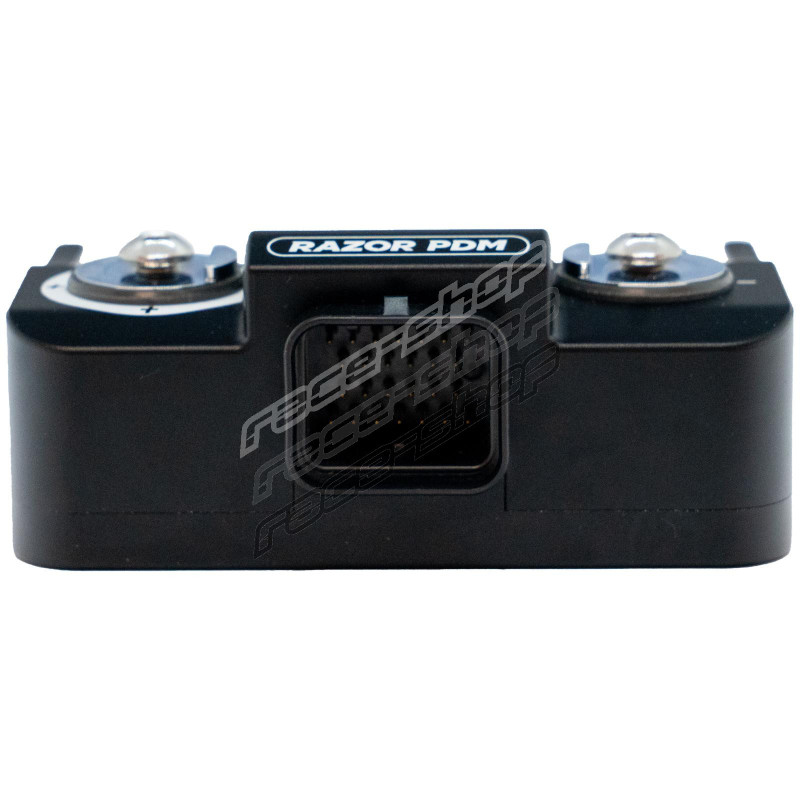

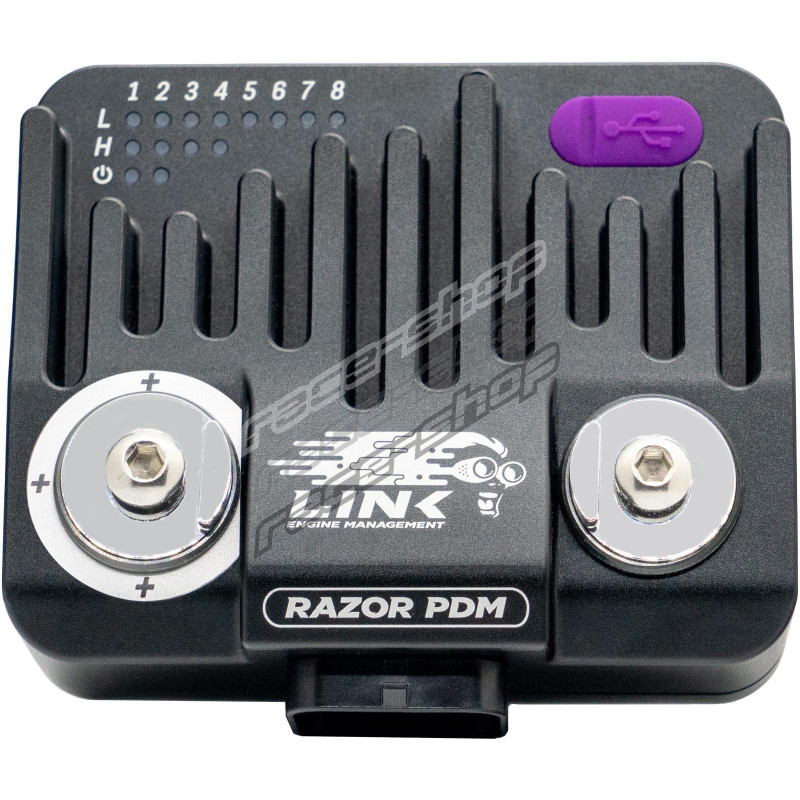

Link Razor PDM

Nepalte pojistky; modernizujte s Razor PDM a už se nikdy neohlížejte zpět.

Nový produkt

Na objednávku

U vás doma nejpozději: 15. 12.

27 422 Kč s DPH

135-1000

Dotaz na zboží

Dotaz na zboží

Link Razor PDM

Link Razor PDM

Nepalte pojistky; modernizujte s Razor PDM a už se nikdy neohlížejte zpět.

Pošlete obsluze obchodu dotaz k tomuto produktu.

* povinný údaj

  nebo  Zrušit

Upozornit po naskladnění

Informujte mě o naskladnění

Link Razor PDM

Link Razor PDM

Pokud chcete být informováni o naskladnění produktu prostřednictvím e mailu vyplňte formulář.

* povinný údaj

  nebo  Zrušit

Nepalte pojistky; modernizujte s Razor PDM a už se nikdy neohlížejte zpět.

Zbavte se starostí a frustrace se zastaralými pojistkami a relé přechodem na Razor PDM od Link. Místo ručního resetování a výměn si užijte chytřejší, úhlednější a spolehlivější správu elektroinstalace.

Razor PDM (Power Distribution Module – modul distribuce napájení) je programovatelný počítač, který inteligentně řídí dodávku energie do komponentů, jako jsou světla, ventilátory nebo palivová čerpadla, na základě zpracování vstupů z řídicích jednotek, CAN klávesnic, spínačů nebo snímačů.

Razor PDM nepřetržitě sleduje odběr proudu a stav obvodů, provádí automatické úpravy v reálném čase a řeší problémy v reálném čase, aby nedocházelo k poškození a poruchám.

Díky důrazu na flexibilitu lze více jednotek Razor PDM propojit přes CAN a získat přesně potřebný počet vstupů a výstupů. Jejich kompaktní rozměry umožňují umístit je blízko ovládaných zařízení, což snižuje délku kabeláže, úbytek napětí, náklady i složitost instalace.

Razor PDM jsou ideální pro projekty, které chtějí nahradit tradiční pojistky a relé inteligentní správou napájení, sníženou složitostí kabeláže a vyšší elektrickou spolehlivostí.

Podporované modely

Razor PDM dokáže řídit až 4 výkonové výstupy a 8 univerzálních pinů ADIO.

Upozornění

Při velkém zatížení se PDM zahřívají.

Razor PDM (Power Distribution Module – modul distribuce napájení) je programovatelný počítač s následujícími funkcemi:

Funkce PDM

  • Lze jej použít ve spojení s řídicí jednotkou Link nebo jako zcela samostatné zařízení.
  • Konfigurovatelná ochrana proti nadproudu a zkratu s nastavitelnými parametry vypnutí a resetovatelné pojistky.
  • Flexibilní a výkonné řídicí strategie včetně univerzální PID regulace, matematických funkcí, logických výrazů a funkcí CAN klávesnice.
  • Flexibilní ovládání CAN klávesnicí, které umožňuje tlačítky ovládat výstupy Razor PDM, funkce řídicí jednotky Link nebo obojí (G5, G4X a G4+ s určitými omezeními).
  • Záznam dat přes CAN nebo USB pro diagnostiku, analýzu a odstraňování závad, který vám pomůže najít problémy rychleji.
  • Více jednotek Razor PDM lze snadno propojit přes CAN pro více vstupů/výstupů.
  • Konfigurace přes USB pomocí bezplatného pokročilého softwarového balíku PDM Link od Link.

Specifikace

Klikněte pro znalostní bázi PDM, která obsahuje specifikační list a uživatelský manuál.

Razor PDM (Power Distribution Module – modul distribuce napájení) je programovatelný počítač s následujícími parametry:

Vstupy a výstupy

  • Výkonové výstupy: čtyři s trvalým proudem 25A (bezpečná špička 80A), konfigurovatelné jako high side, low side, PWM nebo spárované pro řízení H-můstku.
  • Univerzální ADIO: osm pinů Analogue/Digital/Input/Output (ADIO), konfigurovatelných jako analogové nebo digitální/spínané vstupy nebo high-side výstupy až do 8A každý. Čtyři piny ADIO podporují PWM výstup, zbývající čtyři podporují vstupy PWM, frekvence, střídy a rychlosti.
  • Softwarově řízené pull-up odpory: 4K7 na 5V.
  • Proudová kapacita: celkový trvalý výstupní proud až 100A s neopakovatelnou špičkou 160A.
  • Rozšíření: více PDM lze snadno propojit přes CAN a získat tak více vstupů/výstupů. Kompaktní rozměry Razor PDM umožňují umístit každý PDM co nejblíže spotřebičům.

Komunikace

  • 1 kanál CAN bus
  • 1 USB Type-C pro konfiguraci pomocí softwaru PDM Link

Rozměry produktu

  • 103.6mm(L) x 93.4mm(W) x 43.2mm(H)
  • 4.08in(L) x 3.68in(W) x 1.70in(H)

Hmotnost produktu

  • 475 gramů (16.76 unce)

Materiál

  • Plně utěsněné CNC hliníkové pouzdro

Elektrické parametry

  • Rozsah provozního napětí: 6-24V
  • Maximální vstupní napětí: 27V
  • Maximální trvalý odběr proudu: 140A

Ostatní

  • Odolnost proti vodě, provozní teplota -40 až +80 °C

Obsah balení

  • Link Razor PDM
  • Stručný návod
  • Montážní deska a šrouby
  • Sada konektoru a pinů Superseal C
  • USB-C propojovací kabel
  • Izolační krytka kladného vývodu
  • 2 x vysokoproudé kabelové oky a šrouby

Parametry

typModules and adapters
