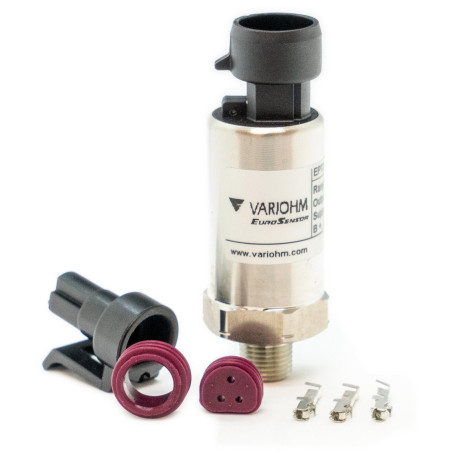

Link MAP snímač 8 bar EU (MAP8EU)

Link MAP snímač 8 bar je vysoce přesný snímač absolutního tlaku v sacím potrubí (MAP) navržený pro motory přeplňované turbodmychadlem nebo kompresorem s plnicím tlakem až 101 psi (7 bar). Díky robustní konstrukci z nerezové oceli a rychlé odezvě poskytuje stabilní a přesné měření tlaku pro spolehlivé ladění motoru v náročných motorsportových a vysoce výkonných aplikacích.

Podporované modely

Všechny řídicí jednotky Link.

Jiné aftermarketové řídicí jednotky s 5V ratiometrickým analogovým vstupem.

Plnicí tlak až 101 psi (7 bar).

Upozornění

Navržen pro použití s regulovaným napájením snímačů 5V.

U řídicích jednotek Link G4/G4+/G4X/G5 zvolte v PC Link jako typ MAP snímače 'Variohm 8 Bar'.

Nedoporučuje se pro atmosférické motory ani pro plnicí tlaky přesahující 7 BAR / 101 psi.

Specifikace

Hlavní přednosti

Link MAP snímač 8 bar má následující specifikace:

• Rozsah tlaku: -1 až +7 bar (-14.5 až +101 psi).
• Ratiometrický výstup 0.5-4.5V.
• Napájecí napětí 5V.
• Vysoce přesný piezorezistivní snímací prvek.
• Pouzdro z nerezové oceli.
• Rychlá odezva (<1ms).
• Vynikající odolnost proti vibracím a rázům.
• Provozní teplota: -40°C až +125°C.
• Krytí IP66.
• Konektor Packard Metri-Pack.
• Tlaková přípojka s vnějším závitem 1/8" NPT.
• Dodáván se sadou konektoru TI Sensor Connector Kit.

Rozměry produktu

• 70mm(L)x25mm(W)x25mm(H)
• 2.76in(L)x0.98in(W)x0.98in(H)

Hmotnost produktu

• 65 gramů (2.29 unce)

Elektrické parametry

• Rozsah provozního napětí: 5V
• Maximální vstupní napětí: 5V

Obsah balení

• MAP snímač 8 bar EU
• Sada konektoru TI Sensor Connector Kit
• Tištěný návod k příslušenství

Název kalibrace v PCLink

• "8 Bar Variohm"

Kalibrační hodnoty (raw)

• 0.5V = 0kPa, 4.5V = 800kPa

Konektor

• Sada konektoru TI Sensor Connector Kit 101-0130
