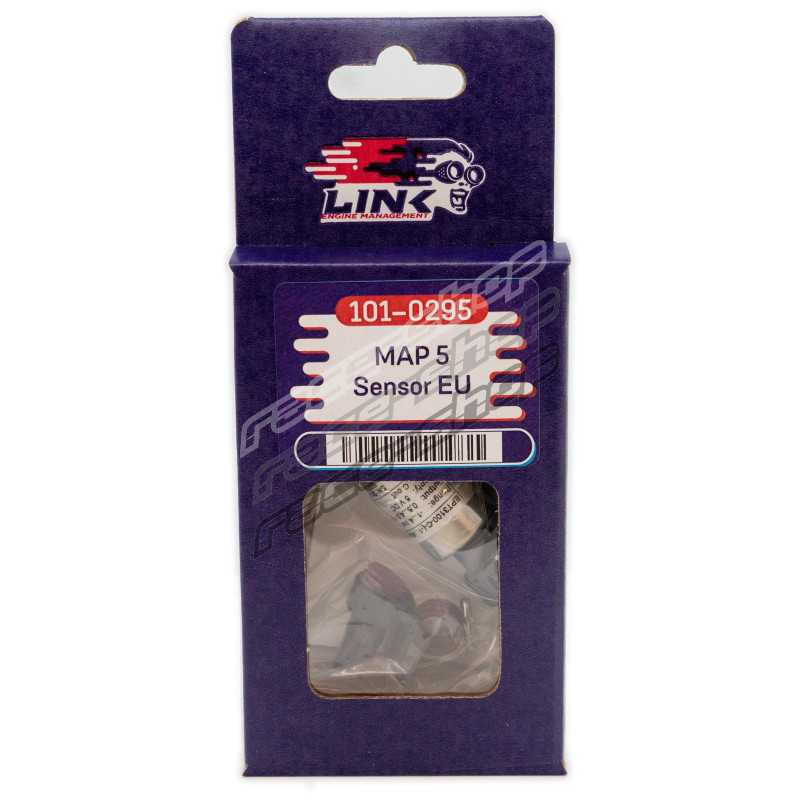

Link MAP snímač 5 bar EU (MAP5EU)

Link MAP snímač 5 bar je vysoce přesný snímač absolutního tlaku v sacím potrubí (MAP) navržený pro motory přeplňované turbodmychadlem nebo kompresorem s plnicím tlakem až 58 psi (4 bar). Díky robustní konstrukci z nerezové oceli a rychlé odezvě poskytuje stabilní a přesné měření tlaku pro spolehlivé ladění motoru v náročných motorsportových a výkonných aplikacích.

Podporované modely

Všechny řídicí jednotky Link.

Jiné aftermarketové řídicí jednotky s 5V ratiometrickým analogovým vstupem.

Motory přeplňované turbodmychadlem nebo kompresorem s plnicím tlakem do 58 psi (4.0 bar).

Upozornění

Navržen pro použití s regulovaným napájením snímačů 5V.

U řídicích jednotek Link G4/G4+/G4X/G5 zvolte v PC Link jako typ MAP snímače 'Variohm 5 Bar'.

Nedoporučuje se pro atmosférické motory ani pro plnicí tlaky přesahující 4 BAR / 58psi.

Specifikace

Hlavní přednosti

Link MAP snímač 5 bar má následující specifikace:

• Rozsah tlaku: -1 až +4 bar (-14.5 až +58 psi).
• Ratiometrický výstup 0.5-4.5V.
• Napájecí napětí 5V.
• Vysoce přesný piezorezistivní snímací prvek.
• Pouzdro z nerezové oceli.
• Rychlá odezva (<1ms).
• Vynikající odolnost proti vibracím a rázům.
• Provozní teplota: -40°C až +125°C.
• Krytí IP66.
• Konektor Packard Metri-Pack.
• Tlaková přípojka s vnějším závitem 1/8" NPT.
• Dodáván se sadou konektoru TI Sensor Connector Kit.

Rozměry produktu

• 70mm(L)x30mm(W)x30mm(H)
• 2.76in(L)x1.18in(W)x1.18in(H)

Hmotnost produktu

• 65 gramů (2.29 unce)

Elektrické parametry

• Rozsah provozního napětí: 5V
• Maximální vstupní napětí: 5V

Obsah balení

• MAP snímač 5 bar
• Sada konektoru TI Sensor Connector Kit
• Tištěný návod k příslušenství

Název kalibrace v PCLink

• "5 Bar Variohm"

Kalibrační hodnoty (raw)

• 0.5V = 0kPa, 4.5V = 500kPa

Konektor

• Sada konektoru TI Sensor Connector Kit 101-0130
