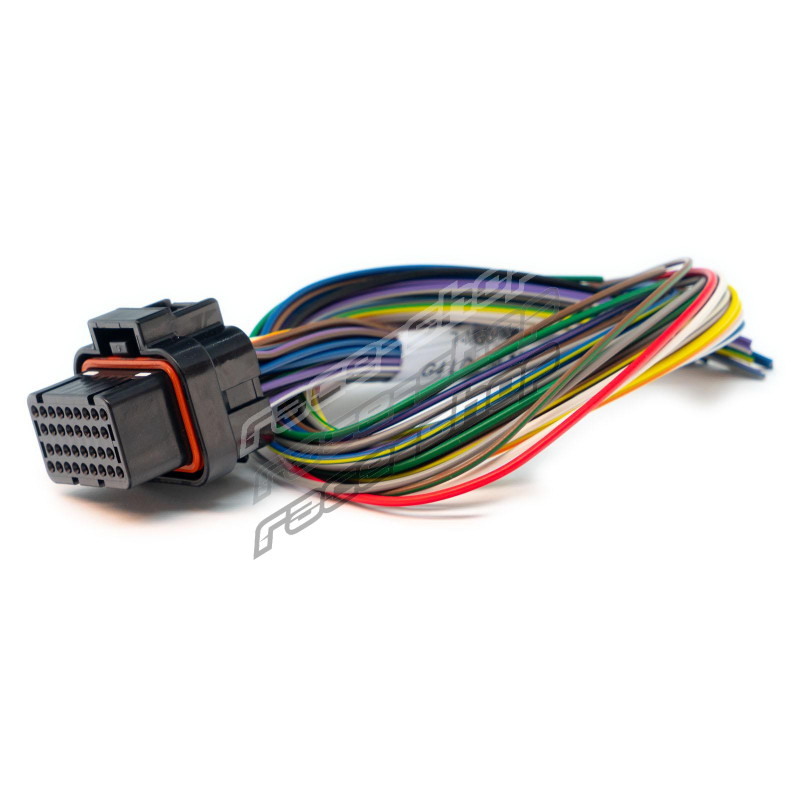

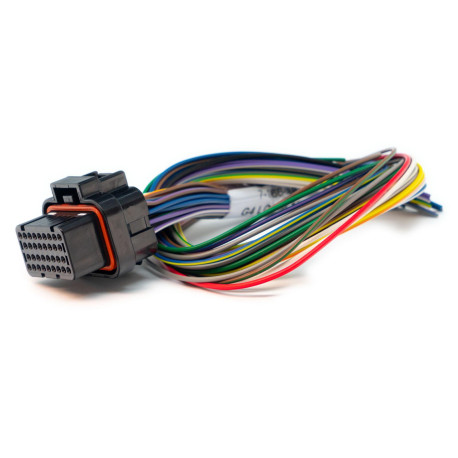

Link kabeláž B krátká (0LB)

Kvalitní, předem zkompletovaná kabeláž pro zakázkové instalace s kompatibilními Wire-in řídicími jednotkami Link. Běžně se označuje také jako kabelový svazek nebo flying lead; na jednom konci je zakončena konektorem SUPERSEAL 1.0 a na druhém konci je nezakončená. Kabeláž Link B 0.4m představuje pohodlný a cenově výhodný základ pro profesionální instalaci řídicí jednotky bez času, nářadí a nákladů potřebných k vlastnímu osazení konektoru ECU.

Ideální pro propojovací kabeláže a adaptéry. Délka 0.4m činí tuto kabeláž zvláště vhodnou pro propojovací kabeláže, přestavby řídicích jednotek, adaptéry a další aplikace, kde není potřeba kabeláž plné délky.

Přestože je tato kabeláž navržena pro kompatibilní Wire-in řídicí jednotky Link, není omezena pouze na aplikace s řídicími jednotkami Link. Lze ji použít i pro zakázkové projekty zapojení, které vyžadují stejný konektor TE Connectivity SUPERSEAL 1.0 a kompatibilní rozložení pinů.

Upozornění: Wire-in řídicí jednotky Link, které používají dva konektory ECU, vyžadují kabeláž A i kabeláž B. Kabeláž A 0.4 se prodává samostatně (PN 101-0002).

Podporované modely

Link G4X Storm (nutná je také kabeláž A)

Link G4X a G4+ Fury (nutná je také kabeláž A)

Link G4X, G4+ a G4 Xtreme (nutná je také kabeláž A)

Link G4+ Thunder (Poznámka: může být nutná také kabeláž A a sady konektorů C a D)

Link G4+ Storm Black (nutná je také kabeláž A) - Poznámka: pro starší modely G4 nebo G4+ Storm v provedení Silver nebo Blue není kabeláž B potřeba

Vipec V88 (nutná je také kabeláž A)

Vipec i88 (nutná je také kabeláž A)

Upozornění

Nehodí se pro starší jednotky G4 Atom (před G4+).

Tato kabeláž je k dispozici také v délkách 2.5m a 5m.

Všechny vodiče jsou barevně odlišeny v souladu s manuály Link Wire-In. Všechny pozice jsou osazeny.

Specifikace

Kabeláže Link používají vodič 0.75mm2 pro 2 červené vodiče (pin A5 & B5) a 4 černé silové kostry (A25,A34,B25,B34). Všechny ostatní vodiče mají průřez 0.5mm2.

Rozměry produktu

• 400mm(L)x40mm(W)x30mm(H)
• 15.75in(L)x1.57in(W)x1.18in(H)

Hmotnost produktu

• 140 gramů (4.94 unce)

Elektrické parametry

• Rozsah provozního napětí: 0-24V
• Maximální vstupní napětí: 60V
• Maximální trvalý odběr proudu: 5A & 14A
• Průřezy vodičů: 20AWG/0.5mm2 & 19AWG/0.75mm2

Obsah balení

• Kabeláž B 400mm

Konektor

• Link A SUPERSEAL 1.0
