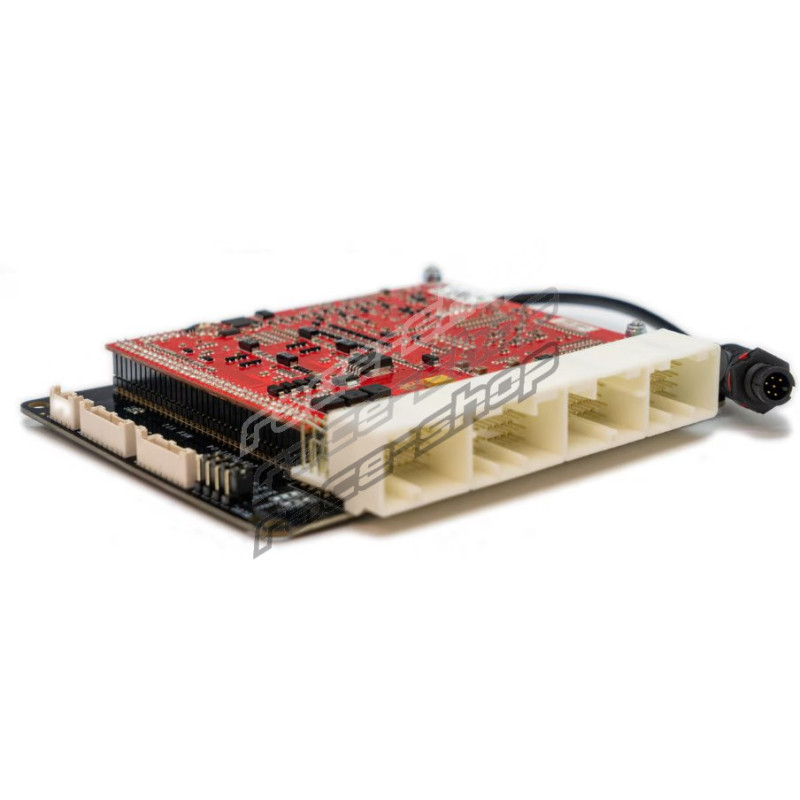

WRXLink V11 - WRX11X

Jednotka WRX11X, vyvinutá speciálně pro Subaru WRX verze 11, je navržena k přímé montáži na místo původní řídicí jednotky s využitím továrních úchytů, původní kabeláže a konektorů. Žádné přepojování, žádné adaptérové kabeláže, žádné kompromisy. Zachovává veškeré tovární funkce, zajišťuje bezproblémovou integraci s OEM systémy a obsahuje startovací mapu, díky které vozidlo rychle zprovozníte. Podporuje většinu továrních funkcí včetně DCCD, asistenta rozjezdu do kopce, SI drive, tempomatu, řízení vaček a ABS. Výsledkem je čistá, jednoduchá a spolehlivá instalace se zachováním originálního vzhledu.

Plug-in řídicí jednotky Link G4X sdílejí stejný procesor, firmware, software a standardní sadu funkcí G4X jako celá řada G4X. Funkce zahrnují dvojitou sběrnici CAN Bus, Flex Fuel, flexibilní omezovače ochrany motoru, ovládání CAN klávesnicí (CAN Keypad Control), řízení plnicího tlaku v otevřené i uzavřené smyčce, dvojitou lambda regulaci v uzavřené smyčce, řízení VVT, vestavěný osciloskop signálu snímačů (Trigger Oscilloscope), kompatibilitu s aftermarketovými displeji, přímé řízení automatické převodovky a 512MB integrované paměti pro záznam dat.

WRX11X díky šampionáty ověřené platformě Link G4X podporuje také pokročilé funkce pro ladění a motorsport, včetně řízení nitro (Nitrous Control), launch control, anti-lagu, tempomatu, kontroly trakce, závodního časovače a řízení napájení (Race Timer and Power Management), řízení řazení a řazení pádly.

Plug-in řídicí jednotka Link je ideálním řešením, pokud je pro vaše vozidlo k dispozici a kabeláž je v dobrém stavu – poskytuje moderní řízení motoru bez složitosti instalace wire-in.

Podporované modely

WRX11X je určena pro následující aplikace:

Subaru WRX a WRX STI s kódy karoserie GR/GV/GH/GE, pro trhy JDM/AUDM/SADM/EURO, s přeplňovanými motory EJ20 nebo EJ25, z let 2007-2014.

Subaru WRX USDM, které mají běžné mezinárodní zapojení pinů řídicí jednotky Denso, z let 2008-2010.

Subaru WRX STI s kódy karoserie VAB/VAF, pro trhy JDM/AUDM/SADM/EURO, s přeplňovanými motory EJ20 nebo EJ25, z let 2015-2021.

Úplný seznam podporovaných modelů WRX naleznete v dokumentu WRX11X Models Supported.

Důležité

Před nákupem si prosím ověřte, že váš konektor odpovídá konektoru na uvedené fotografii.

Tato řídicí jednotka funguje pouze s manuální převodovkou.

Snímač teploty vzduchu důrazně doporučen.

Většina továrních funkcí je podporována.

Tato řídicí jednotka má vestavěné řízení E-Throttle (Drive-by-Wire).

U některých modelů může kontrolka zabezpečení/imobilizéru zůstat rozsvícená.

Tato Plug-in jednotka má nový 4pinový napájený CAN konektor a nelze u ní pro CAN připojení použít starý kabel CANPCB. K připojení CAN zařízení použijte kabel CANJST4 (Link PN 101-0198). Tento nový 4pinový port a kabel poskytují nejen CAN připojení, ale také chráněné napájení 12V a kostru pro napájení CAN zařízení. Napájení je chráněno samovratnou pojistkou dimenzovanou na trvalý proud 3A.

Plug-in řídicí jednotky mají všechny standardní funkce G4X spolu s pokročilými ladicími a motorsportovými funkcemi, včetně:

Funkce řídicí jednotky

• Dvojitá sběrnice CAN Bus
• Řízení elektronické škrticí klapky (E-throttle)
• Flex Fuel
• Osciloskop signálu snímačů (Trigger Oscilloscope)
• 3osý akcelerometr
• Volitelné pull-up odpory teplotních vstupů
• Flexibilní omezovače ochrany motoru
• Ovládání CAN klávesnicí (CAN Keypad Control)
• Řízení VVT
• Řízení plnicího tlaku v otevřené smyčce
• Řízení plnicího tlaku v uzavřené smyčce
• Dvojitá lambda regulace v uzavřené smyčce
• Přímé řízení automatické převodovky
• Kompatibilní se všemi předními aftermarketovými displeji přes CAN nebo sériový datový tok
• 512 megabajtů interní paměti pro záznam dat

Motorsportové funkce

• Řízení nitro (Nitrous Control)
• Launch control
• Anti-lag
• Tempomat
• Kontrola trakce
• Závodní časovač a řízení napájení (Race Timer and Power Management)
• Řízení řazení
• Řízení řazení pádly

Specifikace

Plug-in řídicí jednotky kombinují všechny prémiové parametry G4X se skutečným pohodlím plug-and-play, včetně:

Vstupy a výstupy

• Úplný seznam vstupů a výstupů naleznete v instalačním manuálu WRX11X (Installation Manual)

Komunikace

• 2 kanály CAN Bus
• LTW 6pinové USB ladicí připojení

Rozměry produktu

• 140mm(L)x160mm(W)x30mm(H)
• 5.51in(L)x6.30in(W)x1.18in(H)

Hmotnost produktu

• 240 gramů (8.47 unce)

Elektrické parametry

• Rozsah provozního napětí: 6.5-24V
• Maximální vstupní napětí: 36V
• Maximální trvalý odběr proudu: 8.5A

Obsah balení

• G4X Subaru WRX11 Plug-in řídicí jednotka
• Antistatický pásek
• USB ladicí kabel - ECU na USB
• Samolepky Link
• Karta s manuálem Plug-in
• Registrační karta produktu
