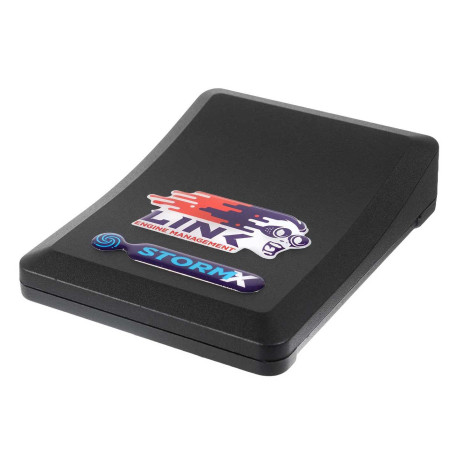

Link G4X StormX

Obsahuje všechny klíčové funkce G4X, které lze očekávat od šampionáty ověřené platformy Link, včetně CAN Bus, Flex Fuel, flexibilních omezovačů ochrany motoru, ovládání CAN klávesnicí (CAN Keypad Control), řízení VVT, řízení plnicího tlaku v otevřené i uzavřené smyčce a 512MB paměti pro záznam dat.

StormX nabízí oproti základním řídicím jednotkám Link více vstupů/výstupů a pokročilé funkce s dalšími budiči vstřikovačů a zapalování, pomocnými výstupy, digitálními vstupy a teplotními vstupy. Přináší také pokročilé ladicí funkce včetně vestavěného osciloskopu signálu snímačů (Trigger Oscilloscope), řízení volnoběhu krokovým motorem a řízení dávkovacího olejového čerpadla Wankelova motoru (Rotary Oil Metering Pump Control).

StormX čerpá z prémiové řady Link G4X a podporuje také některé pokročilé motorsportové funkce včetně řízení nitro (Nitrous Control), launch control, plného řízení řazení a anti-lagu, což z ní činí chytrou volbu pro výkonné silniční a motorsportové aplikace.

StormX je ideálním řešením pro projekty, které vyžadují rozšířené vstupy/výstupy a některé pokročilé ladicí funkce, aniž by potřebovaly doplňkové funkce našich prémiových řídicích jednotek.

Podporované modely

StormX dokáže řídit až 4 rotory nebo 8 válců se sekvenčním vstřikováním a přímým zapalováním.

StormX je zařazena mezi základní a prémiové řídicí jednotky Link G4X a nabízí následující funkce:

Funkce řídicí jednotky

• 8 vlastních matematických bloků (Custom Math Blocks) s 30 znaky
• Flex Fuel
• Osciloskop signálu snímačů (Trigger Oscilloscope)
• Volitelné pull-up odpory teplotních vstupů
• Flexibilní omezovače ochrany motoru
• Ovládání CAN klávesnicí (CAN Keypad Control)
• Řízení VVT
• Řízení plnicího tlaku v otevřené smyčce
• Řízení plnicího tlaku v uzavřené smyčce
• Dvojitá lambda regulace v uzavřené smyčce
• 512 megabajtů interní paměti pro záznam dat

Motorsportové funkce

• Řízení nitro (Nitrous Control)
• Launch control
• Anti-lag
• Závodní časovač a řízení napájení (Race Timer and Power Management)
• Řízení řazení
• Řízení řazení pádly

Specifikace

StormX je ideálním řešením pro projekty, které vyžadují více vstupů a výstupů než základní řídicí jednotky Link G4X, ale jen část parametrů našich prémiových řídicích jednotek G4X, včetně:

Výstupy

• 8 budičů vstřikovačů
• 8 budičů zapalování
• 8 pomocných výstupů
• Napájení snímačů +5V
• Napájení snímačů +8V
• Nevyužité budiče vstřikovačů/zapalování lze použít jako pomocné výstupy

Vstupy

• 8 digitálních vstupů
• 3 teplotní vstupy
• 8 analogových vstupů
• 2 vstupy snímačů polohy (Trigger)
• 2 vstupy pro snímače klepání
• Nevyužité teplotní a analogové vstupy lze použít jako digitální vstupy

Komunikace

• 1 kanál CAN Bus
• LTW 6pinové USB ladicí připojení

Záznam dat

• 512MB integrované paměti pro záznam dat
• Maximální celková rychlost záznamu 100kHz
• 250 kanálů záznamu

Rozměry produktu

• 185mm(L) x 130mm(W) x 40mm(H)
• 7.28in(L) x 5.12in(W) x 1.57in(H)

Hmotnost produktu

• 660 gramů (23.28 unce)

Materiál

• Tlakově lité hliníkové pouzdro

Elektrické parametry

• Rozsah provozního napětí: 6.5-24V
• Maximální vstupní napětí: 36V
• Maximální trvalý odběr proudu: 5.5A
• Provozní proud: 200mA

Ostatní

• Výrobní standard ISO 13485
• Rozsah okolní teploty: -30 až 90°C

Obsah balení

• Řídicí jednotka StormX G4X
• Stručný návod
• Montážní držák
• USB ladicí kabel
• Samolepky LinkECU

Konektor

• Superseal 4 řady 34 pozic x2
• Katalogové číslo 4-1437290-0
• Katalogové číslo 4-1437290-1
