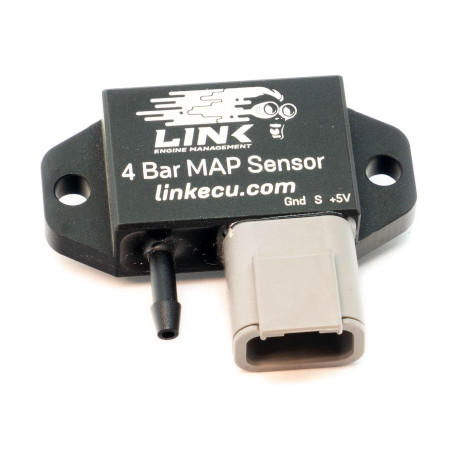

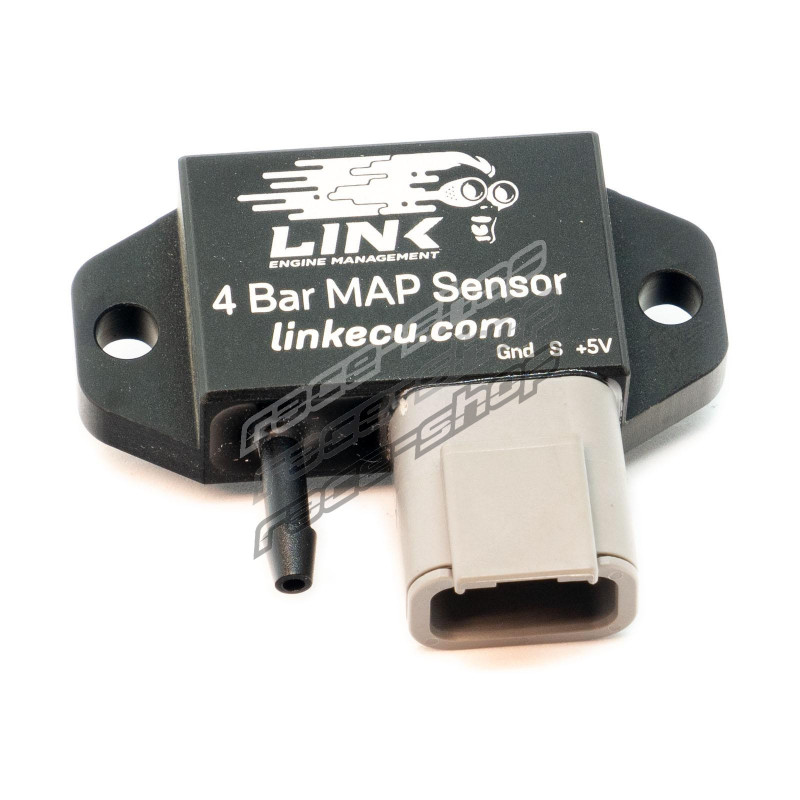

Link MAP snímač 4 bar (MAP4)

Podporované modely

Všechny řídicí jednotky Link.

Jiné aftermarketové řídicí jednotky s analogovými vstupy pro MAP snímač.

Motory přeplňované turbodmychadlem nebo kompresorem s plnicím tlakem do 44 psi (3.0 bar).

Důležité

Snímač namontujte výše, než je bod připojení k sacímu potrubí.

V PCLink zvolte jako typ MAP snímače "Link 4 Bar".

Nedoporučuje se pro atmosférické (NA) motory ani pro plnicí tlaky přesahující 3 bar / 44psi.

Specifikace

Hlavní přednosti

Link MAP snímač 4 bar má následující specifikace:

• Rozsah tlaku: 0-4 bar absolutně.
• Měření tlaku s vysokým rozlišením.
• Kompaktní hliníkové pouzdro.
• Přípojka na hadičku 4mm (3/16").
• Montáž na dva šrouby.
• Obsahuje sadu 3pinového konektoru Deutsch DTM.
• Zapojení pinů vyznačeno na pouzdře snímače.
• Navrženo a vyrobeno společností LinkECU.

Rozměry produktu

• 60mm(L)x50mm(W)x20mm(H)
• 2.36in(L)x1.97in(W)x0.79in(H)

Hmotnost produktu

• 40 gramů (1.41 unce)

Elektrické parametry

• Rozsah provozního napětí: 4.75-5.25V
• Maximální vstupní napětí: 5.25V
• Maximální trvalý odběr proudu: 10mA

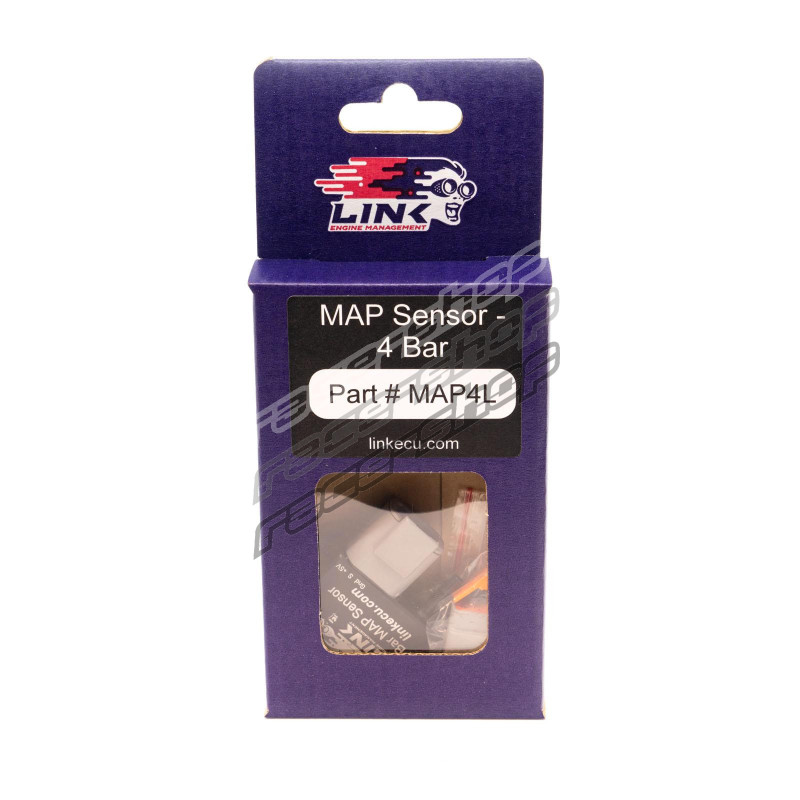

Obsah balení

• MAP snímač 4 bar

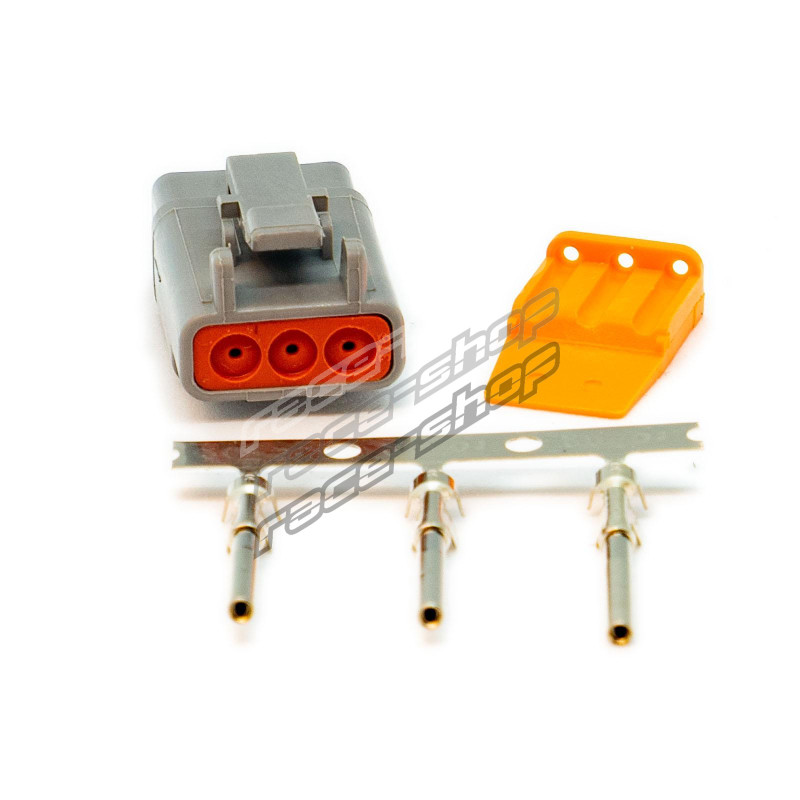

• Sada 3pinového konektoru Deutsch

Název kalibrace v PCLink

• "Link 4 Bar"

Kalibrační hodnoty (raw)

• 0.5V = 45kPa, 4.5V = 375kPa

Konektor

• Sada 3pinového konektoru Deutsch (PN 101-0128)
