CANchecked display Nissan Skyline GT-R R33 RHD MFD15 Gen2

MFD15 Gen2 je vybaven s obrazovkou OLED, která nabízí nejlepší čitelnost i na přímém slunečním světle. Tato sada se dodává s rámečkem pro konkrétní vozidlo a připojovací sadou. Ovládá se pomocí dvou tlačítek na čelním panelu. Můžete také připojit náš volitelný otočný knoflík.

• Kompaktní design: průměr 52 mm a hloubka pouze 12,5 mm
• LED dioda na čelní desce: LED dioda na přední straně displeje může být použita jako kontrolka posunu a/nebo jako výstražná LED dioda.
• Can Bus: Podpora řídicích jednotek Can Bus, vlastních Can streamů a od roku 2008 OBD2 a hlubokých hodnot pro vozy VAG.
• WiFi: připojte se ke svému smartphonu nebo počítači a nakonfigurujte jej pomocí naší webové aplikace.
• Další vstupy: ke vstupům můžete připojit až 6 analogových senzorů nebo připojit etanolový senzor* přímo k displeji.
• Přednastavené alarmy: předdefinované alarmy lze snadno aktivovat a přizpůsobit. Například velké upozornění, když teplota výfukových plynů překročí 900 stupňů.
• Přizpůsobení: Použijte své vlastní logo a barevné schéma, abyste z něj udělali svůj MFD15 Gen2.
• Online přihlašování*: Záznam dat pomocí chytrého telefonu nebo počítače a uložení záznamu do zařízení pro pozdější analýzu.
• Flex Fuel*: Zobrazení obsahu etanolu a teploty na displeji
• Přepínání plechovek*: Přepínejte přepínače plechovek pomocí tlačítek na displeji a přeposílejte údaje z analogových vstupů na canbus.

Vyberte si až osm stránek různých zobrazení a přizpůsobte si displej tak, aby co nejlépe vyhovoval vám a vašemu vozidlu:

• Analogový ukazatel
• Dvojnásobná hodnota
• Ukazatel převodu
• Čtyři hodnoty najednou
• Šestinásobné hodnoty
• Bar + dvojitý displej
• Kulatý displej
• Sloupcový graf (dvakrát napříč)
• Měřič výkonu
• Sloupcový graf (1-6násobný vzpřímený)
• Jediná hodnota

Úplnou novinkou u našeho MFD15 Gen2 je přístup k zařízení přes WiFi. MFD15 Gen2 tak můžete nastavit prostřednictvím chytrého telefonu nebo počítače.

Pomocí oDSS můžete kompletně nastavit zobrazení, zaznamenávat hodnoty (nutná licence), nahrát vlastní spouštěcí obrázek a také aktualizovat zobrazení.

Oblíbená otázka zákazníků zní: Jaké hodnoty mohu požadovat od své řídicí jednotky. Odpověď: VŠECHNY - vaše nová MFD15 Gen2 je kompatibilní s ISO 11898-2 a SAE J2284.

Výrobci řídicích jednotek sami určují, které hodnoty budou odesílány prostřednictvím rozhraní sběrnice CAN. Zde je důležitá dokumentace - případně i ve formě souboru DBC, který lze importovat prostřednictvím našeho DSS. Jako zákazník máte samozřejmě přístup k našemu rozsáhlému seznamu již implementovaných ECU. Celkem lze v závislosti na výrobci dotazovat až 64 snímačů.

Samozřejmě jsou implementovány i dotazy OBD2 prostřednictvím sběrnice Can Bus (11bit/29bit). K dispozici jsou také protokoly specifické pro dané vozidlo, jako je UDS nebo TP2.

Ve výchozím nastavení jsou zahrnuty:
- OBD2 - 11 a 29bit
- Ecumaster - Classic a Black
- VAG PQ34
- Haltech v2
- LinkECU
- MaxxECU
- Motec M1
- Emtron
- Megasquirt 2 and 3

Pokud požadovaná ECU není uvedena v seznamu, můžete si stáhnout nebo vyžádat příslušný TRI/TRX z naší databáze.

Pro všechny vozy VAG od roku výroby 2008 (v jednotlivých případech i starší) nabízíme hloubkové dotazy podle protokolu. Lze se dotazovat a zobrazovat hodnoty, jako je teplota oleje, tlak přeplňování, teplota převodovky, návrat úhlu selektivního zapalování válců, vysoký/nízký tlak, aktivace wastegate a mnoho dalších.

Vnitřní LED diodu lze použít jako kontrolku řazení i jako výstražnou LED diodu.

Kontrolce řazení můžete přiřadit až 8 různých barev a rychlostních limitů a také rychlost, při které kontrolka řazení začne blikat.

Při konfiguraci jako výstražné LED můžete každému senzoru přiřadit minimální a maximální hodnotu. Pokud je senzor nad maximální hodnotou nebo pod minimální hodnotou, bliká LED dioda dříve nastavenou barvou. Kontrolka řazení je po dobu výstrahy deaktivována.

Součástí každé dodávky:

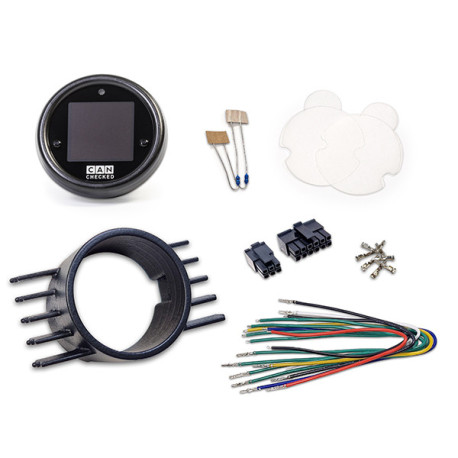

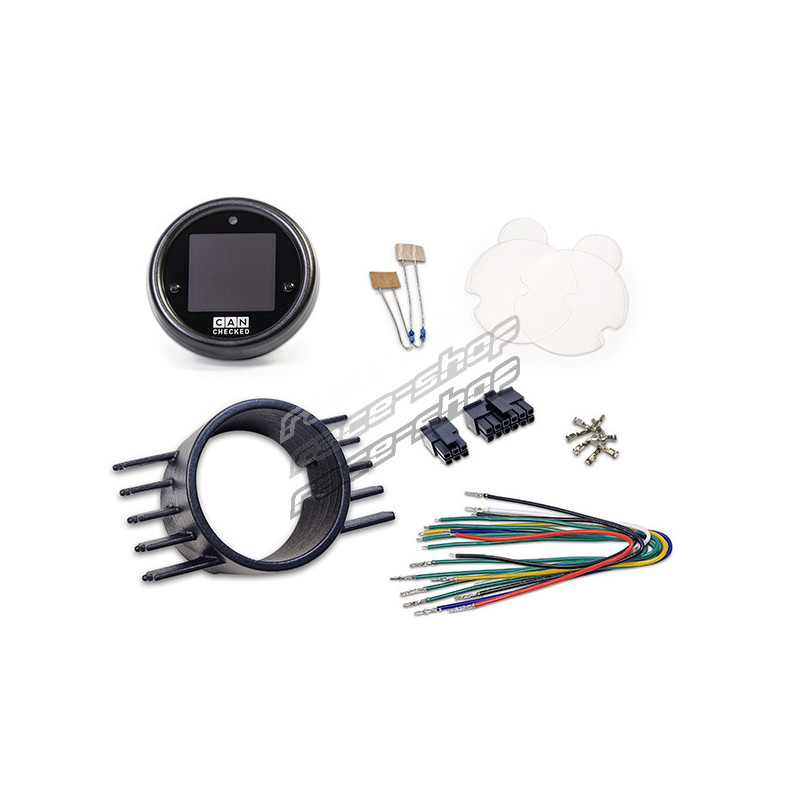

• MFD15 Gen2 Datadisplay
• Speciální rámeček pro vozidla RHD
• Stručný průvodce
• Connector B (6-way Molex)
• Connector C (12-way Molex)
• Různě barevné předmontované propojovací kabely (délka: 20 cm, použití: napájení, Can Bus, analogové vstupy, 5V, uzemnění senzoru)
• kolíky pro vlastní krimpování
• dva rezistory 1K (jako pullup čidel NTC)

Přes šest analogových vstupů lze připojit libovolné senzory - podporujeme lineární 0-5V i NTC senzory.

Charakteristické křivky našich vlastních snímačů CANchecked jsou ve výchozím nastavení z výroby uloženy na displeji a fungují plug and play:

• AIN1: Snímač teploty (NTC01)
• AIN2: Snímač pro sondu teploty výfukových plynů typu K (TCC01)
• AIN3: Snímač tlaku 0-10 bar (FLP01)
• AIN4: Snímač tlaku přeplňování 0-5,5 Bar absolutně (BST01)
• AIN5: not preconfigured
• AIN6: not preconfigured

Pro připojení můžete použít náš předem sestavený čtyřcestný svazek AIN.

Pokud máte příslušnou licenci*, můžete navíc připojit etanolový senzor přímo k displeji prostřednictvím samostatného kolíku.

• CC22501 ETK01 - externí otočný knoflík s připojovacím kabelem PnP 50 cm
• CC22100 CBD08 - osmisměrný rozbočovač CANBUS
• CC22780 ANC04 - čtyřcestný kabel AIN
• CC22902 NTC01 - teplotní čidlo pro kapaliny 1/8 palce NPT
• CC22903 TCC01 - Snímač typu K 0-1250 °C
• CC22901 FLP01 - Snímač tlaku 0-10 Bar (145psi) M10x1
• CC22900 BST01 - Snímač tlaku 0-5,5 bar absolutně (80psi)

Živý záznam MFD15 Gen2

S přídavnou licencí "Live Logging" může váš displej zaznamenávat data ze senzorů do systému oDSS. Záznam pak můžete stáhnout jako soubor do svého chytrého telefonu nebo počítače.

V protokolu jsou zaznamenány všechny senzory (POZOR: u OBD a UDS pouze aktuálně zobrazené!). Vyberte senzory, které chcete graficky zobrazit.

Snímač etanolu Flex Fuel přímo na MFD15 Gen2

S dodatečnou licencí pro etanolový senzor připojíte senzor přímo k displeji. Mezi 5V a signálem je třeba použít pullup rezistor (10K).
Nyní můžete sledovat obsah etanolu a teplotu paliva a také ji zaznamenávat.

Přepínání a předávání AIN

S přídavnou licencí pro Přepínání a předávání AIN můžete pomocí tlačítek displeje nebo otočného knoflíku přepínat přepínače Can a aplikovat vstupní napětí analogových vstupů na sběrnici Can.
