CANchecked addon CFE18 - Can Switchboard

CFE18 je zkratka pro "Can Bus Function Extension" nebo také "Can Switch Board" - proč potřebujete tento modul?

Může Autobusové spoje ve vozidle někdy představují velké problémy. Zejména v aplikacích pro motorsport, kdy musí být elektronika umístěna ve volantu a informace z trimovacích bodů nebo tlačítek se pak musí přenášet prostřednictvím sběrnice Can Bus.

CANchecked nyní nabízí malý přídavný modul, který poskytuje 17 vstupů: 8 pro spínače (nízká strana) a 9 pro analogové vstupy (signál 0-5 V). Integrován je již také měnič napětí pro připojení k 12V elektrickému systému vozidla.

Na desce plošných spojů jsou také 3 spínací výstupy (spodní strana max. 0,5 A).

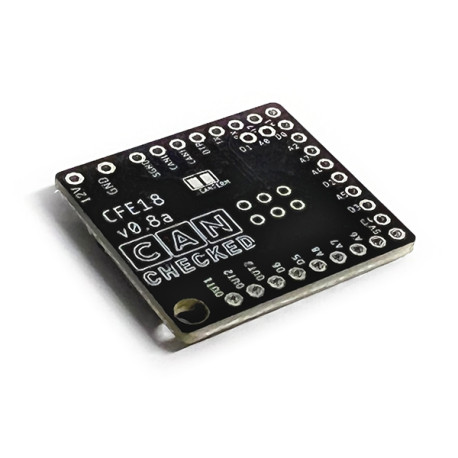

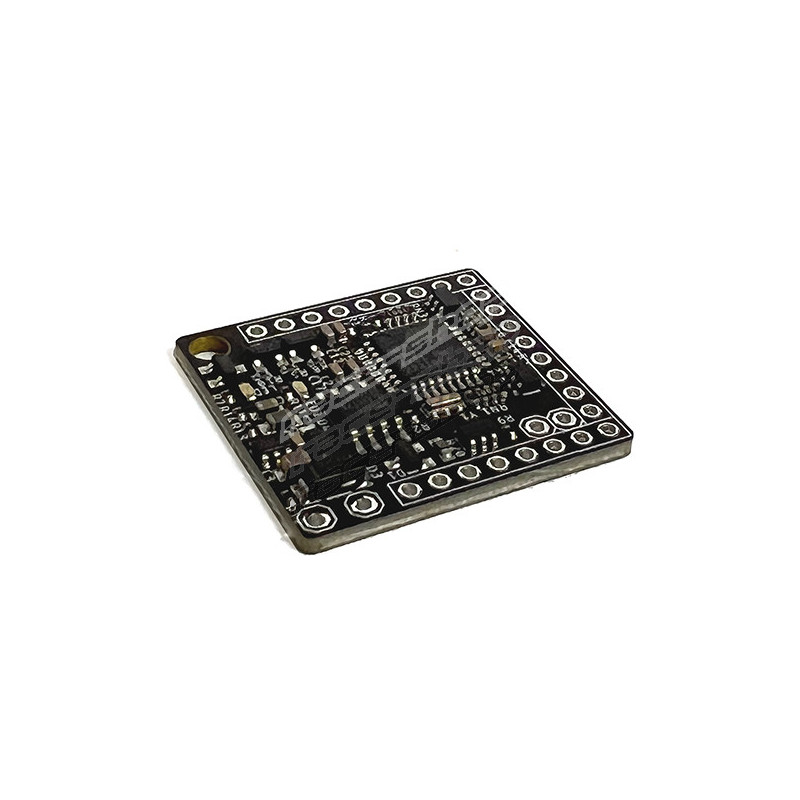

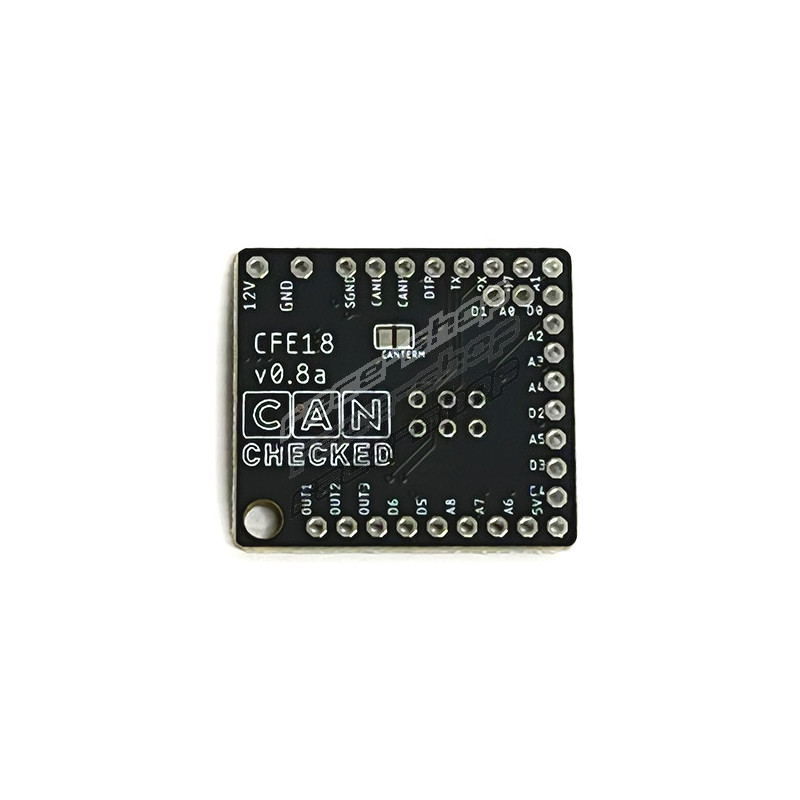

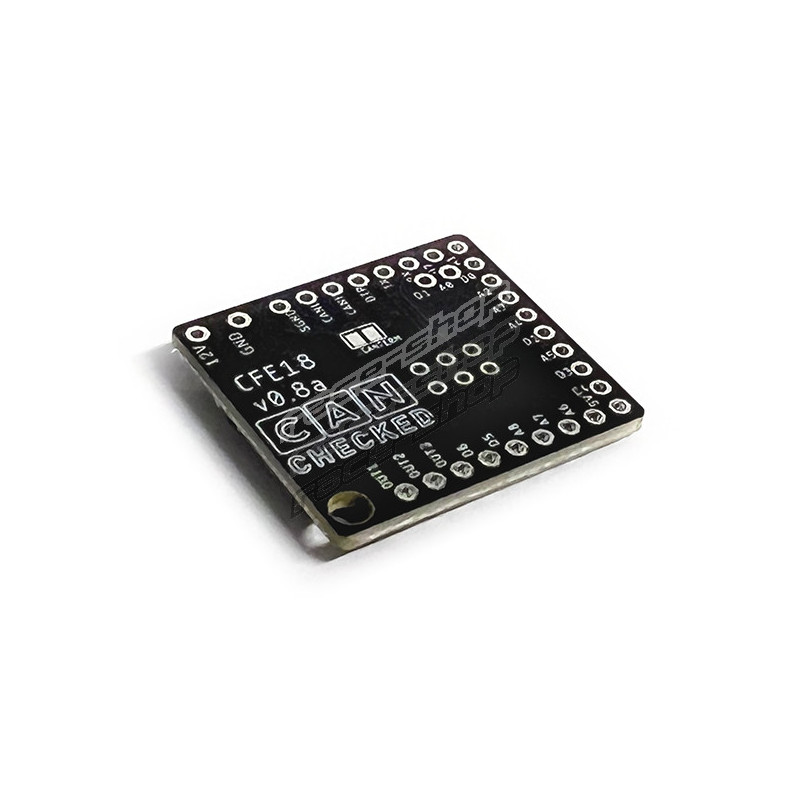

Deska s plošnými spoji o rozměrech pouhých 29 × 27 mm je velmi kompaktní a vejde se kamkoli. Rozteč pinů je 2,54-3,81 mm z bezpečnostních důvodů pro napájení.

Pro upevnění jsme vytvořili otvor, který lze použít jako šroubový spoj.

K desce plošných spojů je připevněna pájecí propojka.

Pokud je zavřená, je aktivní zakončení sběrnice Can Bus se 120 Ohmy. Pájecí propojka je ve výchozím nastavení OTEVŘENÁ.

Jednou z aplikací by mohl být volant pro motoristický sport. Obrázek ukazuje přibližnou velikost, přičemž náboj volantu má průměr 50 mm. Pouze 4 připojení pomocí spirálového kabelu umožňují přenášet širokou škálu vstupů prostřednictvím sběrnice Can Bus.

K CFE18 lze připojit přepínače a trimpoty (nastavovací knoflíky).

V úvahu by však přicházely i snímače tlaku oleje, tlaku benzinu, plnicího tlaku, protitlaku výfuku a integrace do samostatného krytu.

CFE18 má tři digitální výstupy. Ty lze zatížit maximálně 500 mA a přepínat na zem (LOW SIDE).

Za tímto účelem je každých 100 ms odeslán rámec sběrnice Can Bus (zde lze konfigurovat CAN Id - časový limit je aktivován a výstupy jsou deaktivovány od pauzy 500 ms mezi rámci):
(0=neaktivní, 1=aktivní)

Pokud analogové vstupy příliš kolísají, lze je softwarově vyhladit. To lze nakonfigurovat pro každý analogový vstup zvlášť.

Analogové vstupy se vyhodnocují při každém přenosu (výchozí 20 Hz).
Pokud je například nastaven vyhlazovací faktor 4, použije se průměr posledních 16 měření. Hodnota je tak klidnější (plynulejší), ale také pomaleji reaguje na výkyvy. Zde je třeba najít zdravou rovnováhu.

Nastavení se provádí prostřednictvím sběrnice Can Bus.
