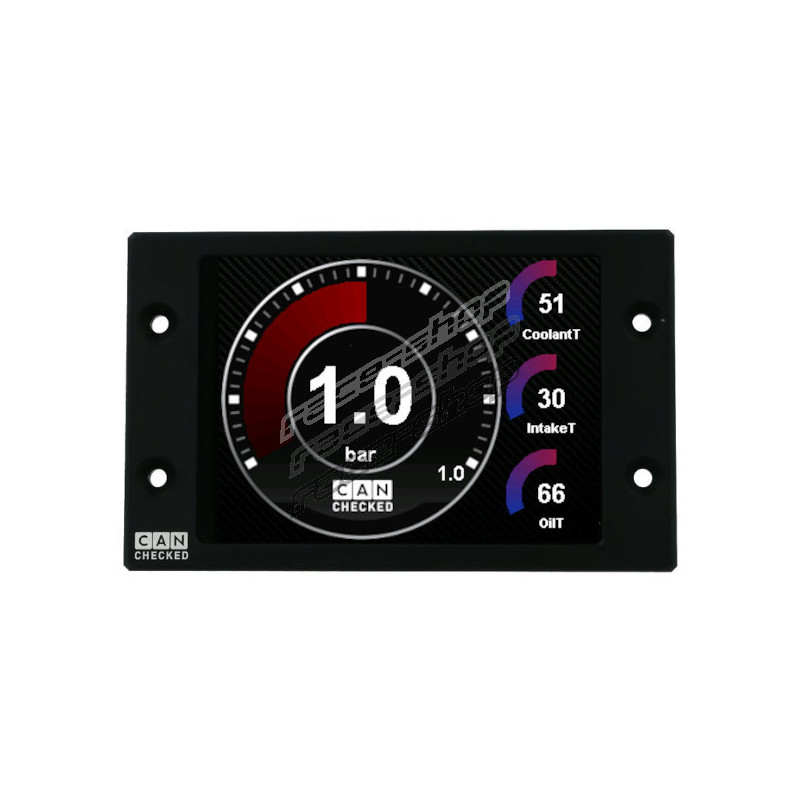

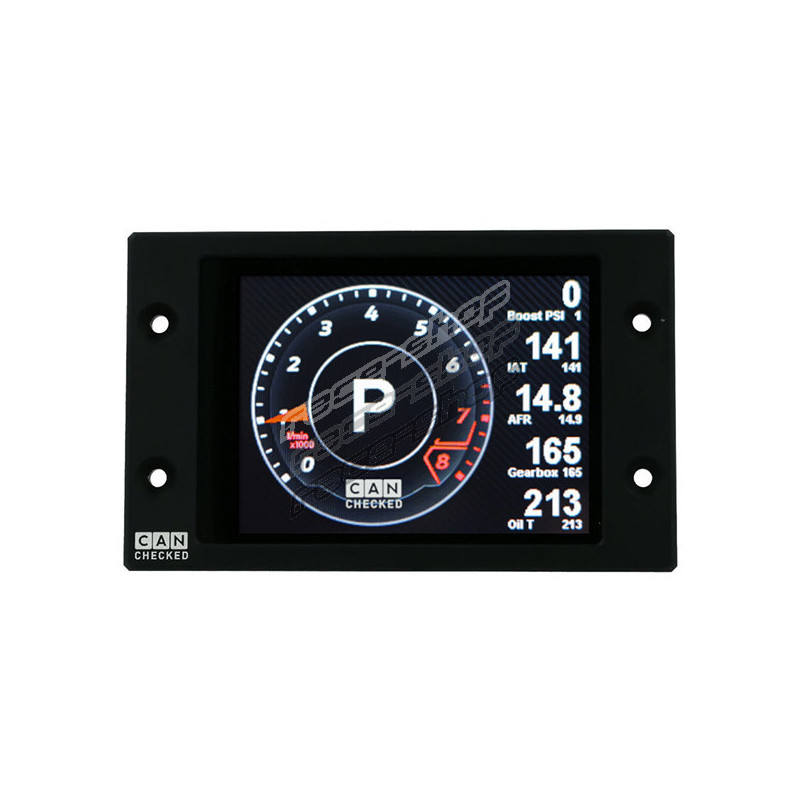

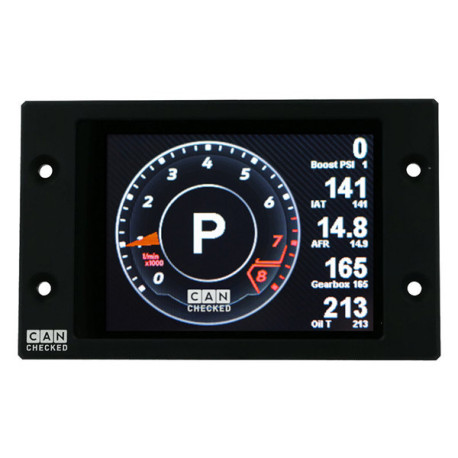

CANchecked display MFD28 Gen2

MFD28 Gen2 v univerzální verzi se hodí do každého vozidla a je to inteligentní displej s funkcemi, bez kterých se nebudete chtít obejít. Hliníkový rámeček viditelný zepředu je frézovaný a černě eloxovaný. Lze jej použít ve svislé i vodorovné poloze.

• Kompaktní velikost: Výřez o rozměrech 71x53 mm a hloubce 26 mm je dostatečný pro zapuštění nového datového displeje.
• Can Bus: Čtení podrobných údajů o vozidle, například diagnostických nástrojů výrobce.
• Zobrazení převodovky: Přímo přes sběrnici Can Bus nebo vypočtené z rychlosti a otáček za minutu.
• Dotykový displej: Procházejte stránky pomocí intuitivních gest přejetí prstem.
• Přizpůsobení: Navrhněte si vlastní stránky, přidejte vlastní obrázky nebo spusťte animaci.
• Další vstupy: Připojte až 4 analogové vstupy a etanolový senzor přímo k displeji.
• Přepínání plechovek: Použijte displej jako klávesnici a posílejte do sběrnice vlastní zprávy o plechovkách.
• Přizpůsobitelné alarmy: Přizpůsobitelné alarmy lze snadno konfigurovat a aktivovat. Například získat velkou výstražnou zprávu, když je teplota výfukových plynů vyšší než 900 stupňů.
• Záznamy: Zaznamenávejte a ukládejte data na interní SD kartu pro pozdější analýzu.
• Měřič výkonu: Měření časů 0-100, 100-200 a 0-200 pomocí integrovaného měřiče výkonu bez dalšího hardwaru.
• DTC*: Přečtěte a vymažte chyby řídicí jednotky motoru, převodovky, ABS a pohonu všech kol.
• Stmívání*: Displej se automaticky ztmaví spolu s přístrojovou deskou.

Nakonfigurujte si vlastní stránku nebo si vyberte z několika předdefinovaných zobrazení:

• Displej je dodáván s předdefinovanými vzorovými stránkami.
• Vytváření vlastních stránek je možné a žádoucí
• Možnost až deseti stran
• 20 různých typů widgetů (např. hodnota senzoru, analogový ukazatel, YT diagram, rychlostní pruh, kruhový displej, vertikální/horizontální pruh).
• Widgety lze měnit velikost a umisťovat je pomocí funkce drag and drop.
• Plně nastavitelné barvy widgetů
• Až 64 widgetů na stránku

Pomocí funkce CANchecked DSS si můžete zobrazení plně přizpůsobit. Pomocí integrovaného prohlížeče protokolů můžete stahovat a prohlížet soubory protokolů. Kromě toho je integrována funkce Can-Logger. Srdcem je integrovaný "TRI Editor", pomocí kterého můžete nastavit senzory (bez ohledu na to, zda jde o sběrnici Can Bus nebo interní): Přiřaďte výstrahám minimální/maximální hodnoty a změňte názvy senzorů.

Mnoho zákazníků se vždy ptá: "Jaké hodnoty mohu získat ze své řídicí jednotky?". Odpověď: "VŠECHNY".

Pro většinu motorů jsme zde provedli reverzní inženýrství a můžeme vám nabídnout podrobné údaje. Náš displej podporuje dotazování na data Can Bus (UDS, TP2, protokoly specifické pro výrobce) i dotazování na data prostřednictvím K-Line (ISO 9141).

Ve výchozím nastavení je displej dodáván s předdefinovanými soubory TRI/TRX. V těchto souborech jsou definovány všechny senzory, které jsou dotazovány. Ty se u jednotlivých motorů liší. Zde je výtah toho, co je možné:

Teploty:

• Teplota výfuku, teplota chladicí kapaliny, teplota oleje, teplota sání, venkovní teplota, teplota benzínu, teplota DSG.

Tlaky:

• Zvýšený tlak, okolní tlak, tlak paliva před podáváním čerpadlem, skutečný/cílový tlak v liště.

Lambda/směs

• Hodnota lambda, doba vstřiku, krátkodobá úprava lambda, dlouhodobá úprava lambda

Další

• Otáčky, hmotnost vzduchu, rychlost vozidla, úhel škrticí klapky, celkový úhel zapalování, úhel zatažení zapalování na válec, časování N75 v %, napětí na svorce 30, točivý moment, převod, specifické hodnoty pro vznětové motory.

Pokud hodnoty chybí, lze je doplnit později.

Váš nový datový displej samozřejmě podporuje širokou škálu volně programovatelných řídicích jednotek, jako jsou např.

DTA Fast
Ecumaster
Emerald
Emtron
Haltech
Hondata
KMS van Kronenburg
LinkECU
MaxxECU
MBE
Megasquirt
Motec
Motorsport Electronics
Syvecs
Trijekt
VEMS

Součástí každé dodávky je:

• Datový displej MFD28 Gen2 s hliníkovým rámečkem

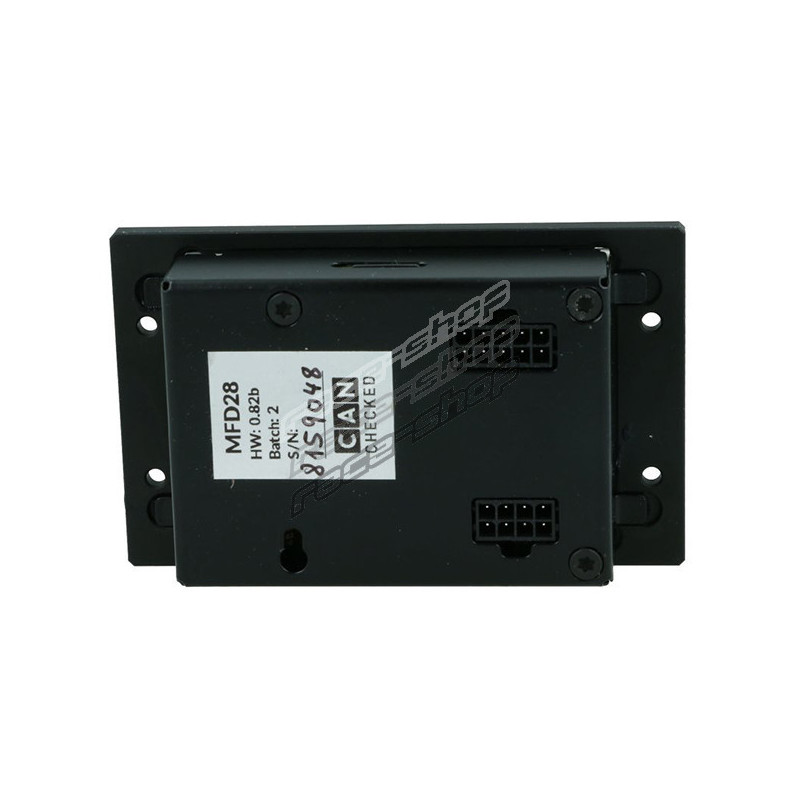

• Connector A (8-way Molex)
• Connector B (10-way Molex)
• Různě barevné předmontované propojovací kabely (délka: 20 cm, použití: napájení, Can Bus, analogové vstupy, 5V, uzemnění senzoru)
• Kolíky pro vlastní krimpování
• Dva 1K rezistory (jako pull-up pro připojení externích NTC senzorů)
• Stručný průvodce
• Datový kabel USB
• Karta SD (předinstalovaná v displeji)
• Adaptér pro karty SD
• Fólie na displej (k zamezení odrazů)

Přes čtyři analogové vstupy lze připojit libovolné senzory - podporujeme lineární 0-5V i NTC senzory.
Naše vlastní senzory s kontrolou CAN jsou standardně uloženy v souborech TRI/TRX a stačí je pouze připojit:

• AIN1: Snímač teploty (NTC01)
• AIN2: Snímač teploty výfukových plynů typu K (TCC01)
• AIN3: Snímač tlaku 0-10 bar (FLP01)
• AIN4: Snímač tlaku přeplňování 0-5,5 Bar absolutně (BST01)

Pro připojení můžete použít náš předem sestavený kabelový svazek AIN.

Kromě analogových senzorů můžete připojit také naše externí světlo pro posun s osmi LED diodami. To může blikat různými barvami a rychlostní limity a barvy lze nastavit přímo na displeji.

Snímač etanolu připojíte přímo k displeji. Mezi 5V a signálem je třeba použít pullup rezistor (10K). Pak můžete zobrazit a zaznamenat obsah etanolu a teplotu přímo na displeji.

Pomocí Math-Channels můžete vzájemně počítat senzory. User-Table vám dává možnost vytvářet další senzory s 2D nebo 3D mapami.

• CC10000 DIN01 - DIN slot adaptor MFD28
• CC24000 SLM08 - external switching lightning module
• CC22780 ANC04 - čtyřcestný kabel AIN
• CC22100 CBD08 - osmisměrný rozbočovač CANBUS
• CC22902 NTC01 - teplotní čidlo pro kapaliny 1/8" NPT
• CC22903 TCC01 - type K converter 0-1250°C
• CC22901 FLP01 - Snímač tlaku 0-10 Bar (145psi) M10x1
• CC22900 BST01 - Snímač tlaku 0-5,5 bar absolutně (80psi)

*not available on all protocols
