CANchecked display MFD15 Gen2 včetně kabelu OBD2

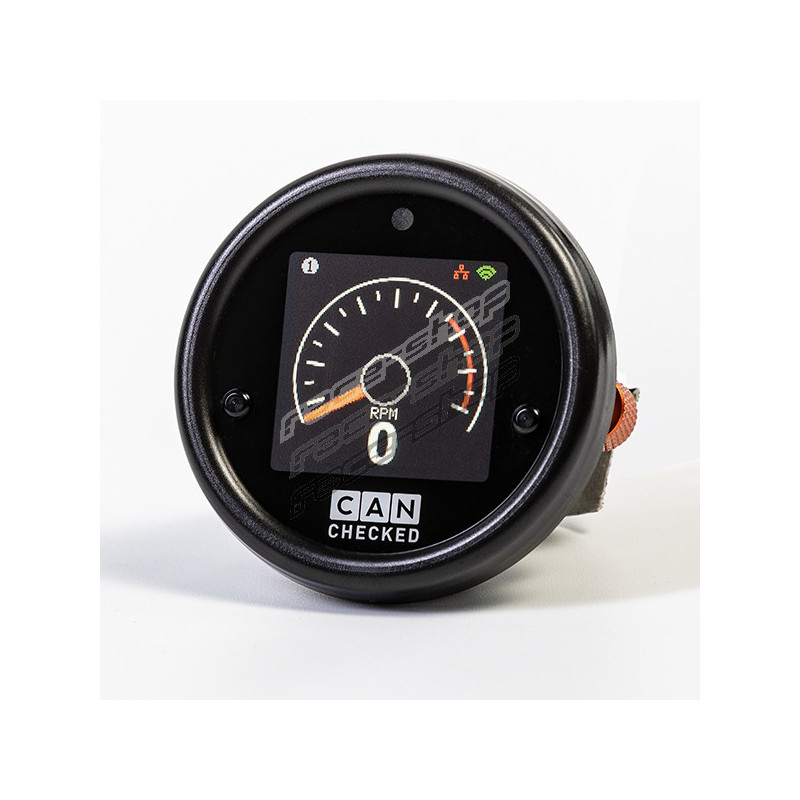

MFD15 Gen2 je vybaven displejem OLED, který nabízí nejlepší čitelnost i na přímém slunečním světle. Vnější průměr 52 mm je vhodný pro náš držák určený pro konkrétní vozidlo i pro většinu běžně dostupných rámečků pro interiér. Ovládá se dvěma tlačítky na čelním panelu nebo samostatně dostupným otočným ovladačem.

• Kompaktní design: průměr 52 mm a hloubka pouze 12,5 mm
• LED dioda na čelní desce: LED dioda na přední straně displeje může být použita jako kontrolka posunu a/nebo jako výstražná LED dioda.
• Can Bus: Podpora řídicích jednotek Can Bus, vlastních Can streamů a od roku 2008 OBD2 a hlubokých hodnot pro vozy VAG.
• WiFi: připojte se ke svému smartphonu nebo počítači a nakonfigurujte jej pomocí naší webové aplikace.
• Další vstupy: ke vstupům můžete připojit až 6 analogových senzorů nebo připojit etanolový senzor* přímo k displeji.
• Přednastavené alarmy: předdefinované alarmy lze snadno aktivovat a přizpůsobit. Například velké upozornění, když teplota výfukových plynů překročí 900 stupňů.
• Přizpůsobení: Použijte své vlastní logo a barevné schéma, abyste z něj udělali svůj MFD15 Gen2.
• Online přihlašování*: Záznam dat pomocí chytrého telefonu nebo počítače a uložení záznamu do zařízení pro pozdější analýzu.
• Flex Fuel*: Zobrazení obsahu etanolu a teploty na displeji
• Přepínání plechovek*: Přepínejte přepínače plechovek pomocí tlačítek na displeji a přeposílejte údaje z analogových vstupů na canbus.

Vyberte si až osm stránek různých zobrazení a přizpůsobte si displej tak, aby co nejlépe vyhovoval vám a vašemu vozidlu:

• Analogový ukazatel
• Dvojnásobná hodnota
• Ukazatel převodu
• Čtyři hodnoty najednou
• Šestinásobné hodnoty
• Bar + dvojitý displej
• Kulatý displej
• Sloupcový graf (dvakrát napříč)
• Měřič výkonu
• Sloupcový graf (1-6násobný vzpřímený)
• Jediná hodnota

Úplnou novinkou u našeho MFD15 Gen2 je přístup k zařízení přes WiFi. MFD15 Gen2 tak můžete nastavit prostřednictvím chytrého telefonu nebo počítače.

Pomocí oDSS můžete kompletně nastavit zobrazení, zaznamenávat hodnoty (nutná licence), nahrát vlastní spouštěcí obrázek a také aktualizovat zobrazení.

Oblíbená otázka zákazníků zní: "Jaké hodnoty mohu požadovat od své řídicí jednotky?". Odpověď: "VŠECHNY" - vaše nové MFD15 Gen2 je kompatibilní s normami ISO 11898-2 a SAE J2284.

Výrobci řídicích jednotek sami určují, které hodnoty budou odesílány prostřednictvím rozhraní sběrnice CAN. Zde je důležitá dokumentace - případně i ve formě souboru DBC, který lze importovat prostřednictvím našeho DSS. Jako zákazník máte samozřejmě přístup k našemu rozsáhlému seznamu již implementovaných ECU. Celkem lze v závislosti na výrobci dotazovat až 64 snímačů.

Samozřejmě jsou implementovány i dotazy OBD2 prostřednictvím sběrnice Can Bus (11bit/29bit). K dispozici jsou také protokoly specifické pro dané vozidlo, jako je UDS nebo TP2.

Ve výchozím nastavení jsou zahrnuty:
- OBD2 - 11 a 29bit
- Ecumaster - Classic a Black
- VAG PQ34
- Haltech v2
- LinkECU
- MaxxECU
- Motec M1
- Emtron
- Megasquirt 2 and 3

Pokud požadovaná ECU není uvedena v seznamu, můžete si stáhnout nebo vyžádat příslušný TRI/TRX z naší databáze.

Pro všechny vozy VAG od roku výroby 2008 (v jednotlivých případech i starší) nabízíme hloubkové dotazy podle protokolu. Lze se dotazovat a zobrazovat hodnoty, jako je teplota oleje, tlak přeplňování, teplota převodovky, návrat úhlu selektivního zapalování válců, vysoký/nízký tlak, aktivace wastegate a mnoho dalších.

Vnitřní LED diodu lze použít jako kontrolku řazení i jako výstražnou LED diodu.

Kontrolce řazení můžete přiřadit až 8 různých barev a rychlostních limitů a také rychlost, při které kontrolka řazení začne blikat.

Při konfiguraci jako výstražné LED můžete každému senzoru přiřadit minimální a maximální hodnotu. Pokud je senzor nad maximální hodnotou nebo pod minimální hodnotou, bliká LED dioda dříve nastavenou barvou. Kontrolka řazení je po dobu výstrahy deaktivována.

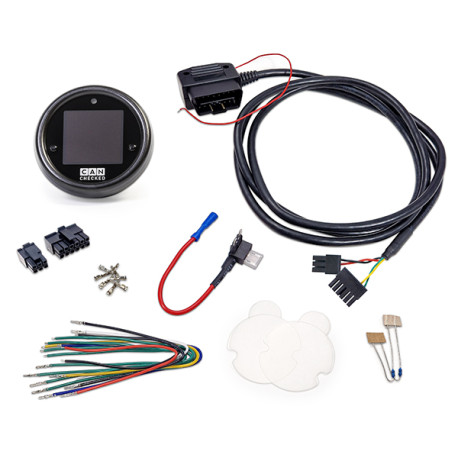

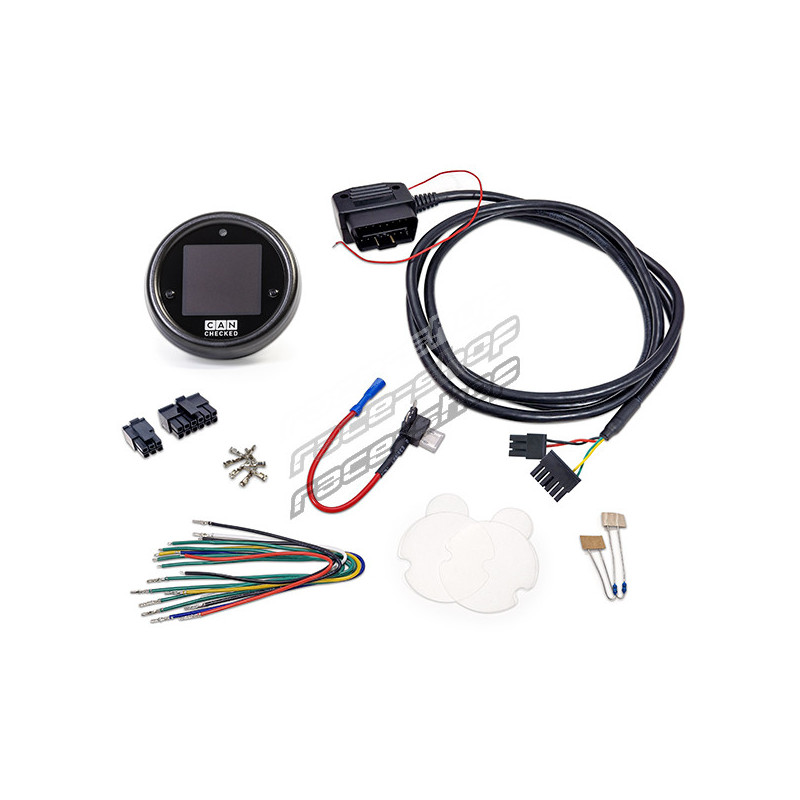

Součástí každé dodávky:

• MFD15 Gen2 Datadisplay

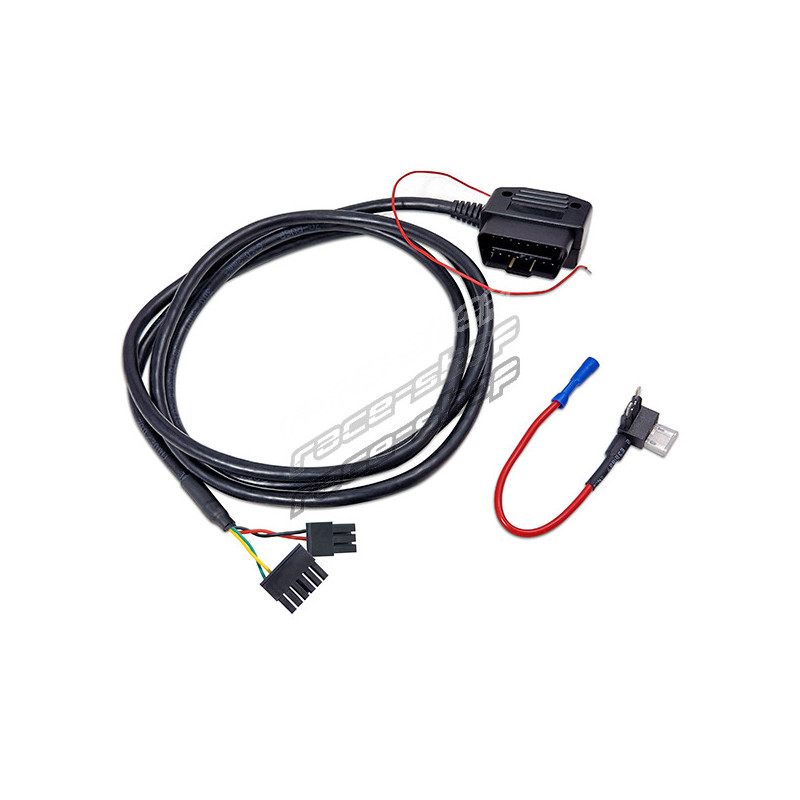

• MFD15 Gen2 OBD-Harness
• Stručný průvodce
• Connector B (6-way Molex)
• Connector C (12-way Molex)
• Různě barevné předmontované propojovací kabely (délka: 20 cm, použití: napájení, Can Bus, analogové vstupy, 5V, uzemnění senzoru)
• kolíky pro vlastní krimpování
• dva rezistory 1K (jako pullup čidel NTC)

Přes šest analogových vstupů lze připojit libovolné senzory - podporujeme lineární 0-5V i NTC senzory.

The characteristic curves of our in-house CANchecked sensors are stored in the display by factory default and work plug&play:

• AIN1: Snímač teploty (NTC01)
• AIN2: Snímač pro sondu teploty výfukových plynů typu K (TCC01)
• AIN3: Snímač tlaku 0-10 bar (FLP01)
• AIN4: Snímač tlaku přeplňování 0-5,5 Bar absolutně (BST01)
• AIN5: not preconfigured
• AIN6: not preconfigured

Pro připojení můžete použít náš předem sestavený čtyřcestný svazek AIN.

Pokud máte příslušnou licenci*, můžete navíc připojit etanolový senzor přímo k displeji prostřednictvím samostatného kolíku.

• CC22501 ETK01 - externí otočný knoflík s připojovacím kabelem PnP 50 cm
• CC22100 CBD08 - osmisměrný rozbočovač CANBUS
• CC22780 ANC04 - čtyřcestný kabel AIN
• CC22902 NTC01 - teplotní čidlo pro kapaliny 1/8" NPT
• CC22903 TCC01 - Snímač typu K 0-1250 °C
• CC22901 FLP01 - Snímač tlaku 0-10 Bar (145psi) M10x1
• CC22900 BST01 - Snímač tlaku 0-5,5 bar absolutně (80psi)

Živý záznam MFD15 Gen2

S přídavnou licencí "Live Logging" může váš displej zaznamenávat data ze senzorů do systému oDSS. Záznam pak můžete stáhnout jako soubor do svého chytrého telefonu nebo počítače.

V protokolu jsou zaznamenány všechny senzory (POZOR: u OBD a UDS pouze aktuálně zobrazené!). Vyberte senzory, které chcete graficky zobrazit.

Snímač etanolu Flex Fuel přímo na MFD15 Gen2

S dodatečnou licencí pro etanolový senzor připojíte senzor přímo k displeji. Mezi 5V a signálem je třeba použít pullup rezistor (10K).
Nyní můžete sledovat obsah etanolu a teplotu paliva a také ji zaznamenávat.

Přepínání a předávání AIN

S přídavnou licencí pro Přepínání a předávání AIN můžete pomocí tlačítek displeje nebo otočného knoflíku přepínat přepínače Can a aplikovat vstupní napětí analogových vstupů na sběrnici Can.

Vyberte si až osm stránek různých zobrazení a přizpůsobte si displej tak, aby co nejlépe vyhovoval vám a vašemu vozidlu:

• Analogový ukazatel
• Dvojnásobná hodnota
• Ukazatel převodu
• Čtyři hodnoty najednou
• Šestinásobné hodnoty
• Bar + dvojitý displej
• Kulatý displej
• Sloupcový graf (dvakrát napříč)
• Měřič výkonu
• Sloupcový graf (1-6násobný vzpřímený)
• Jediná hodnota

Úplnou novinkou u našeho MFD15 Gen2 je přístup k zařízení prostřednictvím sítě WLAN. MFD15 Gen2 tak můžete nastavit prostřednictvím chytrého telefonu nebo počítače.

Pomocí oDSS můžete kompletně nastavit zobrazení, zaznamenávat hodnoty (nutná licence), nahrát vlastní spouštěcí obrázek a také aktualizovat zobrazení.

Oblíbená otázka zákazníků zní: "Jaké hodnoty mohu požadovat od své řídicí jednotky?". Odpověď: "VŠECHNY" - naše MFD15 Gen2 je kompatibilní s normami ISO 11898-2 a SAE J2284.

Výrobci řídicích jednotek sami určují, které hodnoty budou odesílány prostřednictvím rozhraní sběrnice CAN. Zde je důležitá dokumentace - případně i ve formě souboru DBC, který lze importovat prostřednictvím našeho DSS. Jako zákazník máte samozřejmě přístup k našemu rozsáhlému seznamu již implementovaných ECU. Celkem lze v závislosti na výrobci dotazovat až 64 senzorů.

Samozřejmě jsou implementovány i dotazy OBD2 prostřednictvím sběrnice Can Bus (11bit/29bit). K dispozici jsou také protokoly specifické pro dané vozidlo, jako je UDS nebo TP2.

Ve výchozím nastavení jsou zahrnuty:
- OBD2 - 11 a 29bit
- Ecumaster - Classic a Black
- VAG PQ34
- Haltech v2
- LinkECU
- MaxxECU
- Motec M1
- Emtron
- Megasquirt 2 and 3

Pokud požadovaná ECU není uvedena v seznamu, můžete si stáhnout nebo vyžádat příslušný TRI/TRX v naší databázi.

Pro všechny vozy VW/Audi od roku výroby 2008 nabízíme hloubkové dotazy podle protokolu. Lze se dotazovat a zobrazovat hodnoty, jako je teplota oleje, tlak přeplňování, teplota převodovky, návrat úhlu selektivního zapalování válců, vysoký/nízký tlak, aktivace wastegate a mnoho dalších.

Vnitřní LED diodu lze použít jako spínací zábleskovou i výstražnou LED diodu.

Spínacímu blesku můžete přiřadit až 8 různých barev a rychlostních limitů a také rychlost, při které začne spínací blesk blikat.

Jako výstražnou LED diodu můžete každému senzoru přiřadit min. a max. hodnotu (v oDSS přes "Sensors") a také zde aktivovat "LED diodu". Pokud je hodnota senzoru vyšší než maximální hodnota nebo nižší než minimální hodnota, LED dioda začne blikat dříve nastavenou barvou. Spínací blesk je po dobu výstrahy deaktivován.

Součástí každé dodávky:

• MFD15 Gen2 Display
• Connector B (6-way)
• Connector C (12-way)
• 20cm předizolované propojovací kabely pro napájení, sběrnici Can Bus, analogové vstupy, 5V a uzemnění senzoru
• kolíky pro vlastní krimpování
• dva 1K rezistory (pro pullup NTC senzorů)

Přes šest analogových vstupů lze připojit libovolné senzory - podporujeme lineární 0-5V i NTC senzory.

Naše vlastní senzory Dsiplay s kontrolou CAN jsou standardně uloženy v souborech TRI/TRX a stačí je pouze připojit:

• AIN1: Snímač teploty
• AIN2: Snímač pro sondu teploty výfukových plynů typu K
• AIN3: Snímač tlaku 0-10 bar
• AIN4: Snímač tlaku přeplňování 0-5,5 Bar absolutně
• AIN5: not preconfigured
• AIN6: not preconfigured

Pro připojení můžete použít náš předem sestavený čtyřcestný svazek AIN.

Pokud máte příslušnou licenci*, můžete navíc připojit etanolový senzor přímo k displeji prostřednictvím samostatného kolíku.

• CC22501 ETK01 - externí otočný knoflík s připojovacím kabelem PnP 50 cm
• CC22100 CBD08 - osmisměrný rozbočovač CANBUS
• CC22902 NTC01 - teplotní čidlo pro kapaliny 1/8" NPT
• CC22903 TCC01 - Snímač typu K 0-1250 °C
• CC22901 FLP01 - Snímač tlaku 0-10 Bar (145psi) M10x1
• CC22900 BST01 - Snímač tlaku 0-5,5 bar absolutně (80psi)

Živý záznam MFD15 Gen2

S přídavnou licencí "Live Logging" může váš displej zaznamenávat data ze senzorů do systému oDSS. Záznam pak můžete stáhnout jako soubor do svého chytrého telefonu nebo počítače.

V protokolu jsou zaznamenány všechny senzory (POZOR: u OBD a UDS pouze aktuálně zobrazené!). Vyberte senzory, které chcete graficky zobrazit.

Snímač etanolu Flex Fuel přímo na MFD15 Gen2

S dodatečnou licencí pro etanolový senzor můžete připojit senzor přímo k displeji. Mezi 5V a signálem je třeba použít pullup rezistor (10K).
Nyní můžete sledovat obsah etanolu a teplotu paliva a také ji zaznamenávat.

Přepínání a předávání AIN

S přídavnou licencí pro Přepínání a předávání AIN můžete pomocí tlačítek displeje nebo otočného knoflíku přepínat přepínače Can a aplikovat vstupní napětí analogových vstupů na sběrnici Can.
