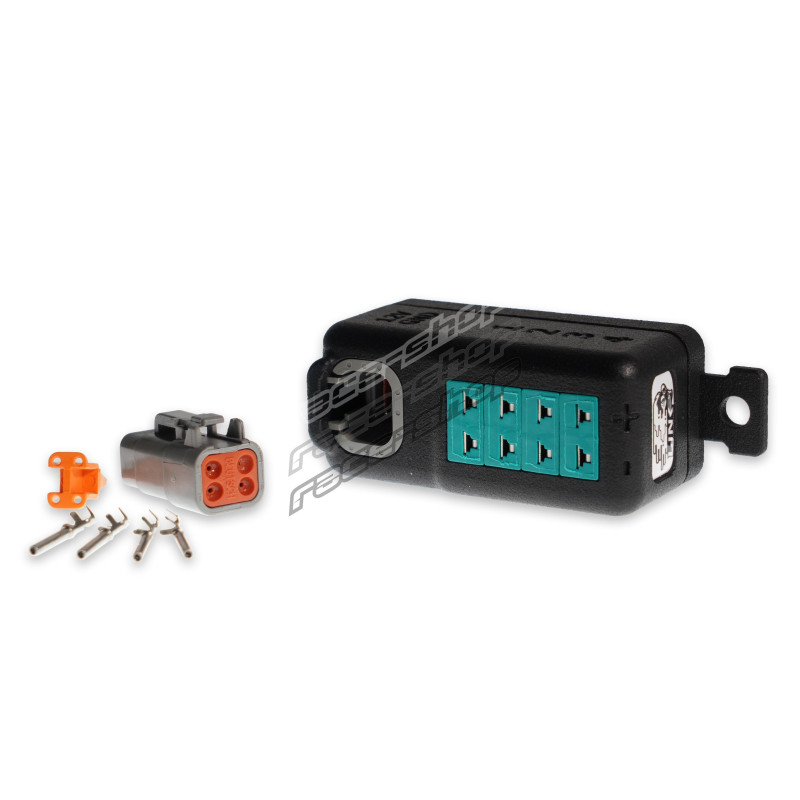

Link TCC04 4kanálový modul EGT na CAN

TCC04 je ideální pro sledování teploty výfukových plynů jednotlivých válců, ale lze jej použít i pro řadu dalších měření teploty, včetně teploty před a za intercoolerem, skříně turbodmychadla, hlavy válců, chladicí kapaliny a oleje. Sledování EGT jednotlivých válců umožňuje odhalit rozdíly teplot mezi válci a data využít pro ladění, korekci paliva jednotlivých válců a strategie ochrany motoru.

Každý ze čtyř vstupů typu K má kompenzaci studeného konce a data o teplotě jsou přenášena přímo přes CAN do řídicí jednotky. Modul se připojuje přes čtyřpinový konektor DTM se standardním CAN zapojením pinů Link a je předem nakonfigurován pro integraci s řídicí jednotkou Link.

Vestavěné bezdrátové připojení umožňuje TCC04 konfigurovat a aktualizovat z chytrého telefonu nebo PC a zároveň poskytuje přístup k aktuálním hodnotám teplot a stavu termočlánků.

Podporované modely

Všechny řídicí jednotky Link s podporou CAN Bus.

4 x vstup typu K s kompenzací studeného konce.

Čtyřpinový konektor DTM & miniaturní zásuvky K.

Připojení k řídicí jednotce přes CAN Bus (předem nakonfigurováno pro řídicí jednotky Link).

Rozsah měření od 0 do 1250°C (32 až 2282degF) s rozlišením 0.25°C.

Detekce zkratu na kostru nebo nepřipojeného termočlánku typu K.

Standardní konektor mini K pro termočlánek.

Kompletní konfigurace a sledování bezdrátově.

Nastavitelná vzorkovací frekvence až 100Hz.

Specifikace

Průvodce nastavením a instalací TCC

Hlavní přednosti

• Zapojení pinů DTM 4 CAN (podporuje schéma CAN zapojení pinů Link a řadu CAN kabelů)
• Pin 1: 12V
• Pin 2: kostra
• Pin 3: CAN Low
• Pin 4: CAN High
• Přesnost: max. odchylka 2%

Možnosti konfigurace

Modul lze konfigurovat bezdrátově:

• Rychlost CAN: 125kbps, 250kbps, 500kbps, 1Mbps.
• Emulace: standardní, všechny hlavní aftermarketové moduly EGT/termočlánek na CAN.
• Změna standardního CAN Bus ID.
• Změna pořadí bajtů Big/Little Endian.

Rozměry produktu

• 100mm(L)x35mm(W)x35mm(H)
• 3.94in(L)x1.38in(W)x1.38in(H)

Hmotnost produktu

• 75 gramů (2.65 unce)

Elektrické parametry

• Rozsah provozního napětí: 12V

Obsah balení

• 1 x 4kanálový CAN EGT modul - speciální verze Link
• 1 x sada protikusu konektoru DTM4
• 2 x samolepka Link

Název kalibrace v PCLink

• Pro nastavení Link TCCXX v PCLink je nutné použít dodaný soubor LCS. Nejprve otevřete dialog CAN Setup, nastavte požadovaný Receive User Stream a nastavte ID tak, aby odpovídalo CAN ID nastavenému v zařízení TCCXX.
• Při použití TCC08 je nutné nastavit druhý Receive User Stream s CAN ID o jedno vyšším než první, aby bylo možné přijímat hodnoty EGT 5-8.
• Přejděte na záložku Streams a vyberte odpovídající stream. Zvolte Load Stream a poté vyberte správný stream pro vaše zařízení.
• Úplné pokyny k nastavení naleznete v sekci podpory odkazované níže.
