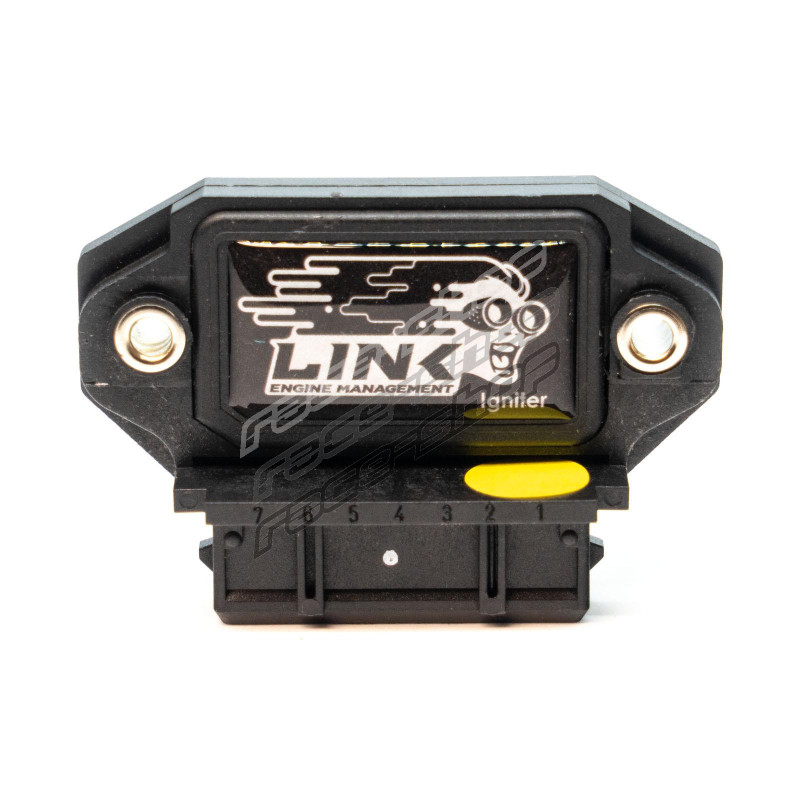

Link tříkanálový indukční zapalovací modul (I3)

Link 3kanálový zapalovací modul je určen pro aplikace se zapalovacími cívkami bez integrovaného zapalovacího modulu. Dokáže budit až tři netranzistorové zapalovací cívky a představuje spolehlivé řešení budiče zapalování pro širokou škálu motorsportových a výkonných aplikací, včetně systému wasted spark u 6válcových motorů, zapojení cívka na svíčku u 3válcových motorů nebo použití více zapalovacích modulů u 6 a 8válcových konfigurací.

Podporované modely

Vhodné při použití zapalovacích cívek bez integrovaného zapalovacího modulu.

Upozornění

Namontujte na vhodný chladič nebo kovový povrch s použitím teplovodivé pasty.

Chraňte konektor před vodou a vlhkostí.

Nezapojujte více výstupů zapalování paralelně na jeden kanál.

Link 3kanálový zapalovací modul má následující specifikace:

Funkce ladění ECU

• Budí až 3 zapalovací cívky
• Vhodné pro netranzistorové ("hloupé") zapalovací cívky
• Konstrukce s trojitým Darlingtonovým tranzistorem
• Konektor Bosch 7-pin Jetronic

Specifikace

Rozměry produktu

• 71mm(L) x 48mm(W) x 21mm(H)
• 2.80in(L) x 1.89in(W) x 0.83in(H)

Hmotnost produktu

• 45 gramů (1.59 unce)

Elektrické parametry

• Rozsah provozního napětí: 6-18V
• Maximální vstupní napětí: 400V
• Primární proud až 8.5A na kanál

Ostatní

• Provozní teplota -40°C až +110°C

Obsah balení

• Tříkanálový zapalovací modul
• Konektor zapalovacího modulu/MAP ze strany vodičů
• Gumová krytka 7pinová Bosch
• Tištěný návod k příslušenství

Konektor

• Bosch 7-pin Jetronic
